Номер 35-106-01 |
|
Наименование проекта Станок резательно-рилевочный КГ-7 |
|
Назначение Для раскроя листов гофрокартона по ширине и продольного рилевания заготовок ящиков |
|
Рекомендуемая область применения Изготовление и применение тары из гофрокартона для упаковки продукции различных отраслей |
|
Описание Результат выполнения конструкторской разработки. Станок состоит из стола подачи, валов подачи резательного и рилевочного, механизма рилевки, электрооборудования. Движение от электродвигателя 7 через муфты, редуктор и блок шестерен передается на верхний и нижний валы подачи 4 и нижний вал резки 2. Одновременно с вала резки нижнего вращение передается на вал резки верхний и через блок зубчатых колес и шестерни - на рилевочный вал 9. Лист картона укладывается на стол подачи 6. Далее он оператором прижимается к направляющей 5 и передается на валы подачи, происходит захват картона и подача его на валы резки. Разрезанный картон укладывается на приемном столе 1. Для рилевания заготовок рилевочный механизм 10 устанавливается в установленном месте и закрепляется при помощи болтов. Все основные узлы и детали станка закреплены на опоре 3 и раме 8. Применение станка механизирует ручной труд, повышает качество изготовления тары из гофрокартона.

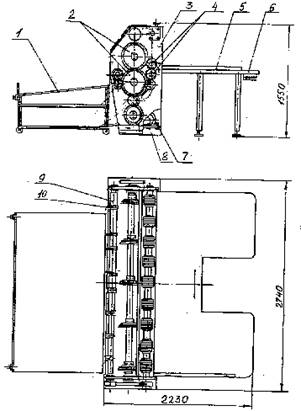

Рис. ОБЩИЙ ВИД СТАНКА |
|
Преимущества перед известными аналогами Совмещение операций раскроя и продольного рилевания заготовок |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 1,5 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.10.2001 |
