ИННОВАЦИИ БИЗНЕСУ

Результат выполнения технологической разработки.

Единый технический результат достигается тем, что в известном способе восстановления теплоизоляции и антикоррозионной защиты зданий и сооружений выполняют механическую очистку наружной поверхности зданий и сооружений, нанесение защитного слоя распылением синтетических полимерных материалов, формирование защитного слоя, сушку его, в котором защитный слой создают из композиции синтетических полимерных материалов путем перемешивания компонентов в мешалке, подачу компонентов в мешалку осуществляют посредством насоса из разных емкостей по пульпопроводам с регулируемыми поток задвижками, и образовавшуюся композицию подают на поверхность сооружения посредством пульпопровода пистолетом-распылителем, при этом формируют защитный слой толщиной эквивалентной по теплоизолирующим свойствам толщине стен сооружения, затем на отвердевший защитный слой наносят лакокрасочное покрытие.

При чем защитный слой создают в сухую погоду при температуре 18-30 °С напылением композиции из синтетических полимерных материалов толщиной 20-50 мм.

Сокращение сроков по восстановлению на 100 % и увеличению на 25-30 % теплоизоляционных свойств зданий и сооружений в 1,5-2,0 раза, уменьшение трудовых в 2,0-2,5 раза и материальных в 1,3-1,5 раза затрат достигается тем, что теплоизоляционные компоненты по пульповоду через регулируемые задвижки подаются из емкостей посредством насоса в мешалку, а образовавшаяся смесь (например, пенополиуретан) перемещается пистолетом-распылителем на каркас сооружения. Подача компонентов в мешалку через регулируемые задвижки из емкостей позволяет регулировать соотношение компонентов, т.е. выбирать композиции с определенными теплоизоляционными свойствами в зависимости от теплоизолирующей характеристики стены сооружения. Нанесение лакокрасочного покрытия после отвердевания защитного слоя обеспечивает антикоррозионную защиту защитного слоя.

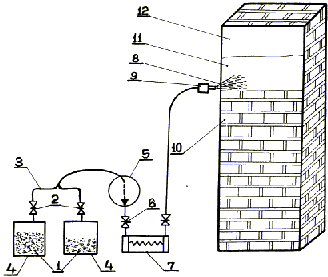

На фиг.1 изображена схема размещения оборудования по восстановлению теплоизоляции и антикоррозионной защиты шахтного копра, на фиг.2 - расчетная схема для определения толщины теплоизолирующего слоя.

Способ осуществляют следующим образом: очистку наружной поверхности стен здания или сооружения 10 производят механическими методами - пескоструйной обработкой поверхности или с помощью обдува воздухом для удаления поверхностных загрязнений, разрушенных участков лакокрасочного покрытия или защитного слоя бетона,

Сразу после очистки поверхности, в сухую погоду при температуре воздуха не менее 18°С с помощью установки предложенного способа производится нанесение защитного слоя из синтетических полимерных материалов толщиной 20-50 мм, для чего теплоизоляционные компоненты 1 с регулируемыми задвижками 2 соотношением по пульповоду 3 подаются из емкостей 4 посредством насоса 5 через задвижку 6 в мешалку 7, а образовавшаяся теплоизоляционная смесь 8 перемещается пистолетом-распылителем 9 на стены сооружения 10, толщина теплоизолирующего слоя 11 эквивалентна по теплоизолирующим свойствам толщине слоя стен каркаса сооружения 10, затем на отвержденный теплоизолирующий слой 11 посредством использования одной из емкостей 4 по пульповоду 3 через пистолет-распылитель 9 наносят лакокрасочное покрытие 12, устойчивое к воздействию кислот и щелочей.

В связи с тем, что нанесение теплоизолирующего слоя, например, пенополиуретана (ППУ) предполагает восстановление теплоизолирующих свойств существующего бетонного каркаса, расчет толщины слоя ППУ проводится методов аналогии, как толщина слоя, эквивалентного по теплоизолирующим свойствам толщине слоя имеющегося бетонного каркаса.

Фиг. 1.
