Результат выполнения технологической разработки.

Способ очистки подземных водосборников включает взмучивание и забор шлама с помощью гидрорыхлителей, установленных на агрегате землесосном рудничном. Подачу воды для взмучивания и забора образовавшейся пульпы производят из напорного водовода, затем осуществляют перемещение пульпы через шламоприемник и эжектор, расположенные на агрегате, по трубопроводу до дренажной емкости с последующим возвратом воды, отстоявшейся от твердых включений, в водосборник.

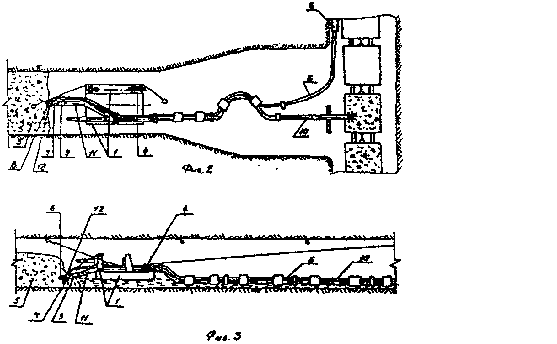

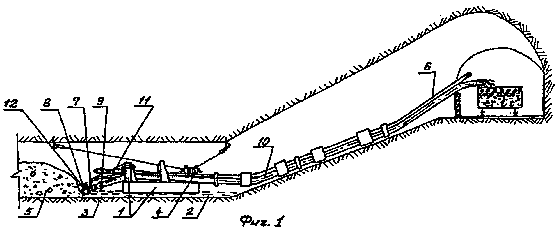

Сущность метода поясняется чертежом, где на фиг. 1 изображено поперечное сечение водосборника с агрегатом по взмучиванию и забору шлама, на фиг. 2 - вид сверху водосборника с агрегатом и дренажных емкостей (например, шахтных вагоне­ток), на фиг. 3 показано поперечное сечение водосборника с агрегатом, водоводом, пульпопроводом по мере продвижения и очистки водосборника.

Способ осуществления следующим образом. В водосборнике (на поверхности воды) устанавливают агрегат землесосный руднич­ный 1 с возможностью передвижения по воде 2 и по почве выработки 3 посредством установленных на нем ручных лебедок 4. Для осуществления работ по взмучиванию и забору шлама 5 из шахтного напорного водовода 6 вода подается в кольцевой эжектор 7. За счет эжекции шлам 5 попадает в шламоприемник 8, где смешивается с водой в камере смешивания 9 и образовавшаяся пульпа отводится по трубопроводу 10 до дренажной емкости (например, вагонетки, горной выработки с установленными перемычками для дренажа и т.п.). Для увеличения производительности на поворотной раме 11 агрегата землесосного рудничного установлены гидрорыхлители 12. Поворотная рама 11 выполнена с возможностью движения в горизонтальной и вертикальной плоскостях.

Предложенный способ прошел экспериментальную проверку на гор. +115 м шахты "Шерегешская" при очистке шести водосборников, при объеме шлама 7820 м ³. Агрегат землесосный рудничный был установлен в водосборнике № 5 последующей перестанов­кой в водосборники № 3, № 1, № 2, № 4, № 6. Из шахтного водовода по трубопроводу на агрегат подавалась вода под давлением 10-16 атм. Осуществлялось взмучивание посредством гидрорыхлителей и забор шлама через шламоприемник и перемещение пульпы по трубопроводу до обгонной ветви с установленными двумя перемычки гор. +115 м. Отстоявшаяся от твердых включений вода поступала в водосборник. Для уборки обезвоженного шлама из обгонной ветви, после завершения работ в водосборниках, использовалась погрузочная машина ПТ-4 с погрузкой шлама в шахтовые вагонетки с последующей подачей вагонеток со шламом на поверхность.
