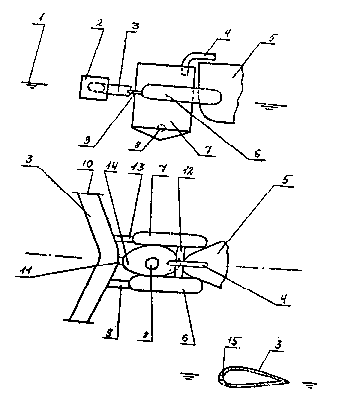

Устройство (см. рисунок) включает параллельные поплавки 6 и 7, соединенные в носовой части при помощи кронштейнов 13 и 9 с нефтеприемником 3, представляющим собой в плане горизонтальные полые трубчатые элементыv-образной формы, торцы которых заглушены планками 2 и 10. На передних кромках нефтесборника выше ватерлинии 1 выполнены продольные щели 15. Нефтесборник вершинойv-образной фигуры присоединен к сборному резервуару 14, соединяясь с ним полым каналом 11. В нижней части сборного резервуара , имеющего в поперечном сечении каплеобразную форму, установлен сферический клапан-поплавок 8 из материала, который тонет в нефти и всплывает в воде (или полый такого же веса).

Устройство для сбора нефти

Поперечная связь 12 соединяет поплавки над ватерлинией, образуя гнездо для носовой части судна - носителя 5. Шланг 4 соединяет верхнюю часть сборного резервуара со всасывающей полостью нефтеперекачивающего насоса, установленного на судне-носителе и используемого для перекачки нефти в цистерну (емкость). Нефтесборник в поперечном сечении имеет форму капли, что обеспечивает лучшую гидродинамику при обтекании его потоком.

При перемещении устройства по поверхности водоема нефть с водой через продольные щели и полый канал поступает в сборный резервуар. Из его нижней части через отверстие, открываемое при всплытии в воде клапана-поплавка, вода сливается, а из верхней полости нефть по шлангу перекачивается в цистерну на судне-носителе.

Выполнение нефтеприемника в виде горизонтальных крыльевv- образной формы, которые имеют в поперечном сечении форму капли, и выполнение сборного резервуара в виде вертикально поставленного к поверхности воды крыла, также имеющего каплеобразную форму в горизонтальном сечении, обеспечивает незначительное сопротивление воды при перемещении устройства, а также снижает эмульгирование нефти, улучшает условия ее сбора.

Направленность выпуклой части горизонтальных крыльев нефтеприемника к сборному резервуару улучшает подачу к нему нефти.
