Номер

30-023-01

Наименование проекта

Устройство для исследования трещиноватости стенок скважин

Назначение

Для контроля состояний массивов горных пород вокруг подземных выработок, в штольнях, тоннелях, бортов горных дорог, подземных сооружений.

Рекомендуемая область применения

В системах видеоконтроля в качестве дистанционного датчика для регистрации фотонной эмиссии с использованием оптического кабеля связи, диссектора ЛИ-604, телевизионных трубок (монитора) и дисплея, расположенных на поверхности Земли.

Описание

Частное техническое решение, имеющее самостоятельное значение.

Изобретение предназначено для исследования трещиноватости стенок скважины в горном массиве.

Целью изобретения является расширение технологических возможностей путем получения изображения боковой поверхности, скважины.

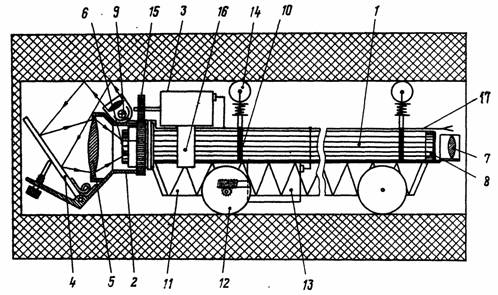

На чертеже представлены схема устройства.




Устройство содержит световод 1 в виде жгута регулярно уложенных волокон, установленный с возможностью вращения вокруг продольной оси световода 1 оптический блок 2 с приводом 3, установленный на оптическом блоке 2 зеркальный отражатель 4, оптически связанный с ним объектив 5, сфокусированный на входной торец 6 световода 1, который расположен симметрично относительно продольной оси скважины, окуляр 7 оптически связан с выходным торцом 8 световода 1. На оптическом блоке 2 установлен осветитель 9, направленный на боковую поверхность скважины. Устройство снабжено средством 10 фиксации и средством 11 перемещения оптического блока 2 вдоль оси скважины. Средство 11 перемещения выполнено в виде опорных катков 12 с приводом 13, средство 10 фиксации выполнено в виде подпружиненных опорных катков 14, взаимодействующих с кровлей. Привод. 3 вращения оптического блока 2 выполнен в виде шестеренчатой передачи 15 с двигателем 16.

Устройство работает следующим образом.

Осветитель 9 освещает боковую поверхность скважины под заранее заданным углом, при котором трещины наиболее контрастны по отношению к фону. Отраженный поверхностью скважины свет попадает на зеркальный отражатель 4 и оттуда в объектив 5. Изображение трещины проектируется на входной торец 6 световода 1 и, пройдя по регулярно уложенным волокнам, возникает на выходном торце 8 световода 1. Наблюдение изображения ведется через окуляр 7. При непрерывном исследовании всей боковой поверхности скважины оптический блок 2 с помощью привода 3 вращается вокруг оси входного торца 6 световода 1 и одновременно с помощью средства 11 перемещения движется поступательно вдоль оси скважины, передавая на устье скважины изображение развертки боковой поверхности скважины, для определения наличия и количества трещин, а также фотосъемки. При необходимости тщательного изучения участка боковой поверхности привод 13 средства 11 перемещения и привод 3 вращения выключаются.

Преимущества перед известными аналогами

Устройство обладает повышенной информативностью, оперативностью и точностью динамического состояния опасных участков горных выработок за счет конструктивных особенностей.

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества устройства дает полезный эффект 20 тыс. руб. в год при его использовании для решения научно-исследовательских задач.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

05.07.2001
