"Результат выполнения конструкторской разработки".

Исследования проведены в лабораториях ОНИЛАР СПГАУ и Кировского завода.

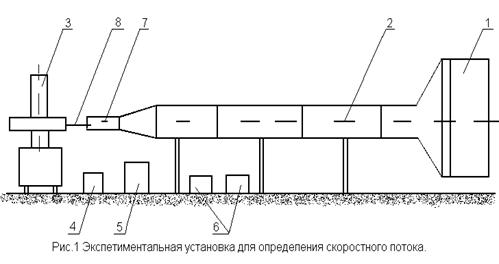

Установка для экспериментального определения скорости напора включает в себя: воздуходувную машину (1), представляющую из себя нагнетатель с двумя электродвигателями постоянного тока и регулируемой заслонкой забора воздуха, координатное устройство (3), электронно-цифровое устройство для определения нулевого положения зонда относительно поверхности (4),термопару для определения температуры воздуха в канале модели (5), два микроманометра (6), модель поверхности охлаждения (7).

Для измерения скорости в воздушных каналах модели применяются зонды (микротрубки) (8) полного напора и статического давления. Микротрубки сконструированы в соответствии с рекомендациями ЦАГИ. Зонд закрепленный в координатном устройстве можно перемещать вдоль осей x, y, z, а так же осуществлять поворот его относительно осиzна углы до 15 градусов, и относительно осиyна углы до 6 градусов.

Зонд (8) по осиy перемещаем в воздушном канале выбранного сечения следующим образом:

- с шагом 0,05 мм на расстоянии 0,5 мм от поверхности лепестка, т.к. градиент скоростных напоров в этой области особенно велик

- с шагом 0,1 мм на расстоянии следующих 0,5 мм

- с шагом 0,5 мм на всем остальном расстоянии от поверхности лепестка до снижения скоростного напора после прохождения оси канала

Затем в том же сечении зонд (8) разворачивается на 2-3 градуса к другой стенке канала, приближается к лепестку и снова перемещается (в противоположную сторону) до снижения скоростного напора после прохождения оси канала. Обычно величины скоростных напоров на оси канала совпадают.

Перестановка зонда (8) для исследования скорости в следующем сечении воздушного канала модели производится с помощью координатного устройства (3) (перемещением против оси x с закрепленными в держателе кронштейна зондом).

Определение статического давления выполняется в тех же сечениях, где производили измерения скорости напоров. В держателе кронштейна закрепляется микротрубка (8) статического давления и с помощью микровинта ее прорезь для отбора давления устанавливается на необходимые координаты по оси x. При этом рабочая микротрубки (8) должна располагаться по оси канала.

При работе с зондом полного напора и микротрубкой статического давления, время установления равных давлений в точке замера и в микроманометре составляет 40-60 секунд. Поэтому запись показаний производится только после выдержки указанного времени.

По измеренным величинам полного напора и статического давления в i-й точке сечения канала модели поверхности охлаждения определяется скорость потока.
