Результат выполнения технологической разработки.

Существует много способов предварительной подготовки воды перед подачей ее в тепломассобменную аппаратуру. Однако ни один из них не является достаточно приемлемым, особенно для воды с высоким общим солесодержанием. Поэтому продолжаются попытки разработать новые более экономичные и менее сложные в практической реализации способы.

Предлагается новый способ обработки воды, разработанный совместно сотрудниками Адыгейского консервного комбината и факультета энергетики и электрификации КубГАУ, который заключается в следующем.

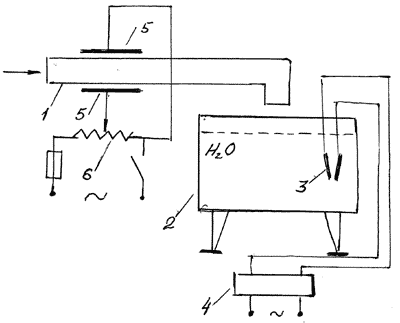

Подлежащая обработке вода подается по трубопроводу 1 (см.рисунок), выполненному из диэлектрика, где она подвергается воздействию электростатического поля высокого напряжения промышленной частоты. При этом напряженность
электрического поля может регулироваться в широких пределах между пластинами 5, подключенными к регулируемому источнику высокого напряжения 6. Далее вода поступает в бак 2, где накапливается до верхнего предела (показано пунктиром) и подвергается воздействию электрогидравлического эффекта, более известного в технической литературе как эффект Л.А.Юткина. Принцип его действия основан на высоковольтном электрическом разряде импульсного конденсатора установки 4 для получения ЭГЭ. При этом разряд осуществляется в водном пространстве между электродами 3, выполненными из вольфрама.

Предложенный способ обработки воды позволяет достичь практически безнакипного режима работы. При этом достижение положительного эффекта осуществляется с меньшими энергозатратами и предельно простыми техническими средствами.

Ниже приводятся краткие расчетные данные.

Напряженность электрического поля высокого напряжения промышленной частоты определяется как:

e=u/l, В/м,

где:

u -напряжение, приложенное к пластинам, В;

l - расстояние между электродами, м.

Мощность зарядного устройства:

, Вт,

где:

Р - мощность блока питания, Вт;

С - емкость конденсатора, Ф;

f -частота следования импульсов, Гц;

h- к.п.д. генератора (приf=1Гц,h=0,6-0,7)

cosj=0,5-0,7

Индуктивность разрядного контура установки для получения ЭГЭ:

l=0,0254t ²/c, мкГн,

где:

Т - период разряда, с;

С - емкость разрядного конденсатора, Ф.

Расчетная сила тока разряда:

, кА,

где:

l -индуктивность разрядного контура, Гн;

w -энергия заряда конденсатора, Дж.

w=cu ²/2, Дж.

Проведенные испытания показали высокую эффективность разработки, что позволяет рекомендовать ее к широкому практическому внедрению.

Подана заявка на выдачу патента Российской Федерации.
