Результат выполнения конструкторской разработки.

Существующие рыбозащитные системы в основном механического воздействия - сеточные (используются металлические сетки с ячейками 2х2 мм). Далее рыба отводится рыбоотводом самотечно (если позволяют отметки) или механически (вакуумная перекачка насосами). Эффективность сеточных рыбозащитных систем незначительна, кроме того, обязательно соблюдение скорости потока на сетке не более 0,2 м/с, а скорость потока на рыбоотводе значительно большая.

Основной особенностью предлагаемой электроимпульсной системы рыбозащиты является использование поведенческой реакции рыб при воздействии на них электрическим раздражителем.

Рыбы, обладающие электрорецепторными клетками, имеют низкий порог восприятия. У большинства же рыб электрические рецепторы отсутствуют, но воспринимать электрический ток они могут. Это связано с тем, что электрический ток является универсальным раздражителем нервно-мышечных клеток.

При определенных значениях напряжения и времени воздействия электрический ток воспринимается рыбами, не имеющими электрорецепторов, как неадекватный раздражитель, действующий непосредственно на нервно-мышечную ткань.

При использовании электрического раздражителя существенно изменяется технология рыбозащиты. Эффективность рыбозащиты повышается до 85% для молоди рыб размером 4 мм и выше (по требованиям СНиП: эффективность - 70% для молоди размером 12 мм и выше).

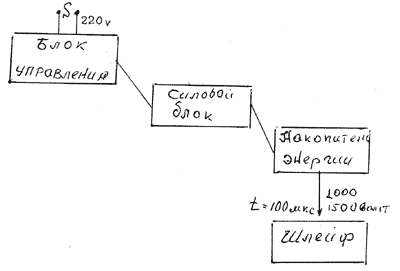

Принципиальная схема предлагаемой рыбозащитной электроимпульсной установки представлена на рис.1.

Рис.1

Установка содержит следующие блоки:

-источник запитки (напряжение - 220±10 В, частота - 50 Гц);

-блок управления (устройство для формирования управляемых импульсов);

-силовой блок (преобразует напряжение 220 В в импульс 1000-1500 В);

-накопитель энергии (по заданию блока управления набирает емкость энергии и по команде управления подает в шлейф);

-шлейф (два электрода - анод и катод, сечение - 30 мм ², сопротивление - 4 Ом).

Сформированный импульс 1000-1500 В сбрасывается в шлейф за 100-150 мкс.

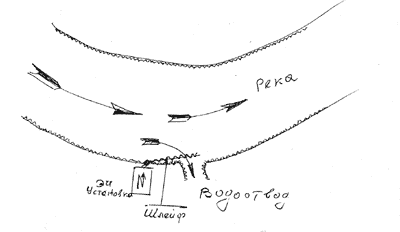

Схема установки предлагаемой электроимпульсной системы рыбозащиты на водозаборе представлена на рис.2.

Рис.2.

Особенность работы электроимпульсной системы рыбозащиты в том, что в водной среде в зоне электрошлейфа создается электрическое поле, оказывающее на рыб раздражающее воздействие, заставляющее покидать зону раздражения и уходить с потоком, свободным от раздражения.

Место установки и сила импульса должны быть такими, чтобы упредить на подходе молодь на таком расстоянии, чтобы она смогла уйти в свободную зону. Это особенно важно для молоди размером от 4 мм и выше. Крупные особи имеют больше возможности по энергии и воспринимают раздражение значительно раньше молоди, поэтому спокойно уходят в зону без раздражения.

Отрицательного воздействия электроимпульса на жизненные функции рыб не отмечено, даже молодь, прошедшая через шлейф (максимальное поле), остается энергичной. Проходит это поле до 15-20% молоди, что не снижает требуемую эффективность.

Капиталовложения на строительство предлагаемой электроимпульсной системы рыбозащиты и эксплуатационные затраты на два порядка ниже существующих сеточных рыбозаградителей.

Потребляемая мощность электроимпульсной установки не более 6 кВт, в то время как традиционные сеточные имеют мощность 200-300 кВт.

Применение электроимпульсной системы рыбозащиты возможно на любом рыбохозяйственном водоеме: реке, озере, водохранилище и канале.
