Результат выполнения конструкторской разработки.

В применяемых в быту электрических плитах для приготовления пищи используют нагревательные элементы закрытого типа, которые имеют несколько режимов нагрева: от минимального уровня до максимального. Регулирование режимов нагрева осуществляется как за счет изменения резистивной длины нагревательного элемента (в электроплитах отечественного производства), так и за счет применения димерных устройств, изменяющих величину напряжения электрического тока, подаваемого на нагревательный элемент (в импортных электроплитах). Такие системы регулирования нагрева элементов плит существенно увеличивают стоимость электроплит, и в большей степени влияют на снижение долговечности их работы.

Предложена новая конструкция электроплиты, в которой значительно упрощена система регулирования нагрева элементов электроплиты без применения сложных димерных устройств и изменения резистивной длины нагревательных элементов.

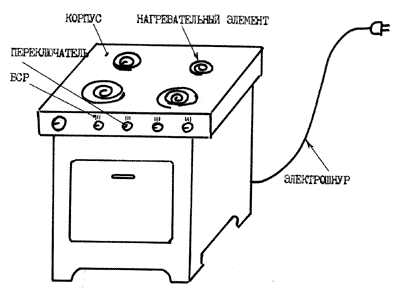

Новая электроплита (см.рисунок) состоит из корпуса, нагревательных элементов, переключателей и электрошнура с вилкой.

Каждый переключатель оснащен элементами БСР и кинематически соединен с одним из нагревательных элементов и электрошнуром. Элементы БСР обеспечивают трехпозиционную установку переключателей на режимы нагрева каждого нагревательного элемента: от минимального (30% номинальной мощности) до максимального (100% номинальной мощности).

Новая коммутация нагревательных элементов с трехпозиционными переключателями с использованием специальных элементов БСР позволяет производить переключения из одного режима нагрева в другой при меньших перепадах напряжения в электрической цепи для каждого нагревательного элемента в электроплите.

Система коммутации, естественно, составляет отдельные секреты (типа НОУ-ХАУ), которые по известным причинам в данном описании не уточнены, но при определенной необходимости могут быть обозначены.

Работает предлагаемая электроплита следующим образом.

После включения электроплиты в электрическую сеть поворотом одного из переключателей обеспечивается необходимый режим нагрева нагревательного элемента. При обратном повороте переключателя происходит понижение мощности на данном нагревательном элементе, а затем и полное отключение его от сети.

Экономичность предлагаемой электроплиты достигается за счет простоты применяемых элементов БСР для регулирования величины напряжения, подаваемого на нагревательный элемент и высокой надежности элементов БСР.
