Результат выполнения конструкторской разработки.

В настоящее время в быту повсеместно применяют нагревательные бесспиральные электроконвекторы для обогрева производственных и жилых помещений. Однако, такие приборы не имеют системы регулирования теплового режима и работают при максимальном потреблении электроэнергии. Для снижения электропотребления требуется отключать вручную электроконвектор от сети.

Предложена новая конструкция бесспирального электроконвектора, в котором применена трехрежимная система регулирования мощности прибора.

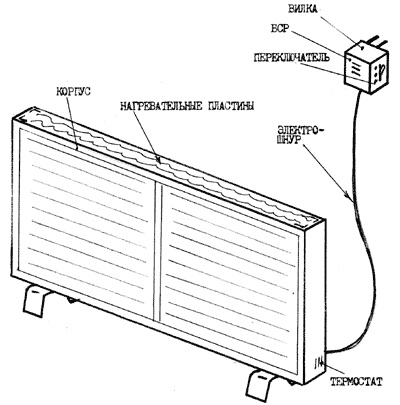

Новый нагревательный электроконвектор (см.рисунок) состоит из корпуса, системы нагревательных пластин, датчика температуры (термостата) и электрошнура с коробчатой вилкой. Внутри коробчатой вилки установлены элемент БСР и трехпозиционный переключатель, которые закоммутированы в электрическую цепь вместе с системой нагревательных пластин, питательным электрошнуром и термостатом.

Трехпозиционный переключатель обеспечивает три основных режима нагрева пластин электроконвектора:

iрежим - 30% от номинальной величины мощности, обеспечивается при прямом включении прибора в электрическую сеть.

iiрежим - 60% от номинальной мощности, обеспечивается переключателем.

iiiрежим - 100% от номинальной мощности, обеспечивается переключателем.

Нулевой режим - отключение прибора от электрической сети, обеспечивается переключателем.

Такая коммутация нагревательных пластин с трехпозиционным переключателем позволяет производить переключение из одного режима нагрева в другой при меньших перепадах напряжения в электрической сети за счет использования элементов БСР.

Система коммутации, естественно, составляет отдельные секреты (типа НОУ-ХАУ), которые по известным причинам в данном описании не уточнены, но при определенной необходимости могут быть обозначены.

Работает предлагаемый электроконвектор следующим образом. При включении прибора в электрическую сеть происходит минимальный нагрев нагревательных пластин поiрежиму. При этом потребление электротока минимальное, а пластины электроконвектора нагреваются до температуры 20-25 ⁰С. Прибор может в таком режиме работать продолжительное время без выключения.

При переводе прибора вiiiрежим его пластины нагреваются до 90 ⁰С, а предельный нагрев пластин регулируется термостатическим датчиком, который периодически отключает прибор от электрической сети (температура пластин выше 90 ⁰С) и включает его по мере остывания пластин.

Нулевой режим - отключение электроконвектора от электрической сети осуществляется только перед переключением прибора вiрежим. В этом случае осуществляется «мягкое» включение нагревательных пластин в электрическую сеть без больших бросков электротока.
