Результат выполнения конструкторской разработки.

В выпускаемых для бытовых целей импульсных электропаяльниках для понижения напряжения электрического тока применяют трансформаторы, что весьма утяжеляет сам прибор и тем самым усложняет его эксплуатацию.

Предложена новая конструкция импульсного электропаяльника, в которой отсутствует трансформатор, а, следовательно, улучшена весовая характеристика прибора.

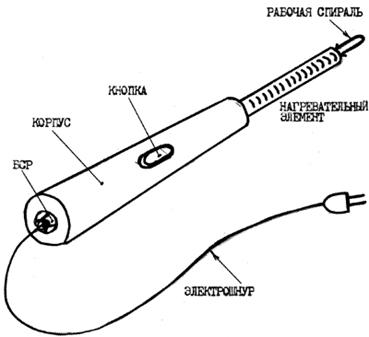

Конструкция нового электропаяльника (см.рисунок) состоит из корпуса-ручки, нагревательного элемента с рабочей спиралью и электрошнура с вилкой.

Внутри корпуса-ручки установлены элементы БСР и кнопка включения, которые закоммутированы в электрическую цепь вместе с нагревательным элементом и электрошнуром. Все элементы прибора скоммутированы между собой так, что при подаче электротока нагревательный элемент нагревается до температуры 50-70 ⁰С.

Система коммутации, естественно, составляет отдельные секреты (типа НОУ-ХАУ), которые по известным причинам а данном описании не уточнены, но при определенной необходимости могут быть обозначены.

Работает предлагаемый импульсный электропаяльник следующим образом. Прибор устанавливается на термостойкую подставку и включают в электросеть. При этом через нагревательный элемент прибора будет проходить электрический ток, ограниченный по параметрам специальным элементом БСР, находящимся в корпусе прибора. Нагревательный элемент при этом не может нагреться до температуры более 70 ⁰С.

Для быстрого нагрева рабочей спирали нагревательного элемента до температуры 200-300 ⁰С нажимают пальцем руки кнопку на корпусе прибора, а после нагрева рабочей спирали производят пайку при нажатой кнопке.

При отпускании кнопки рабочая спираль вновь будет находится под электротоком, ограниченным по параметрам элементом БСР, и температура рабочей спирали снизится до 50-70 ⁰С. При этом рабочая спираль прибора вновь будет готова к импульсному прогреву после повторного нажатия кнопки.

Этим обеспечивается как долговечность работы рабочей спирали, так и повышенная пожаробезопасность прибора.
