Результат выполнения конструкторской разработки.

Конструкция разработана специалистами АО Консервный комбинат «Адыгейский» совместно с учеными факультета энергетики и электрификации КубГАУ.

Разработка относится к вибрационной технике, может быть использована для интенсификации физико-химических процессов в аппаратах и для предотвращения образования твердых и смолистых отложений на внутренних поверхностях аппаратов и трубопроводов. Является усовершенствованием более раннего изобретения (а.с. № 962747).

Целью разработки является повышение эффективности работы вибровозбудителя путем снижения износа шарика и сохранения режима колебаний.

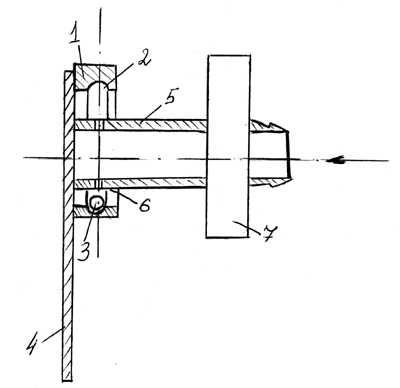

Принципиальная схема вибровозбудителя представлена на рисунке.

Работа вибровозбудителя осуществляется следующим образом. Сжатый воздух от компрессора (на рисунке не показан) подается в озонатор 7, где обогащается озоном, и далее поступает в патрубок 5. Разгоняясь в тангенциальных соплах 6, озоновоздушная смесь попадает в полость обоймы 1 и заставляет вращаться стальной шарик 3 (например, из подшипника № 208), который создает переменную по направлению возмущающую силу, приводящую волновод 4 в колебательное движение.

Скорость вращения шарика соизмерима со скорость исходящего потока воздуха (порядка 300 м/с):

, м/с

где:

w_кр- критическая скорость истечения воздушного потока, м/с;

t -температура исходящей воздушной среды, ⁰К;

r- универсальная газовая постоянная.

При этом возникающая центробежная сила определяется из выражения:

f_ц=mv ²/r, Н

где:

f_ц-центробежная сила, возникающая в обойме, Н;

m- масса шарика, кг;

v- линейная скорость вращения, м/с.

Озоновоздушная смесь с концентрацией озона порядка 35 мг/м, вводимая в полость обоймы 1, нейтрализует заряды, возникающие от трения пары шарик-обойма, что снижает температуру, потенциал термоэлектрической пары шарик-обойма и в конечном счет в несколько раз уменьшает потери на трение.

Увеличение центробежной силы однозначно приводит к повышению (улучшению) основных технических характеристик вибровозбудителя, что расширяет область его возможного применения, а повышение надежности работы позволяет использовать разработанный вибровозбудитель в ответственных технологических процессах, где недопустимы никакие остановки.

Разработка защищена рядом патентов Российской Федерации. Подана также заявка на выдачу нового патента, что связано с применением нового типа сопл.
