Результат выполнения конструкторской разработки.

Одним из методов предпосевной обработки семян различных сельскохозяйственных культур является вибрационное воздействие с различным спектром частот, в частности инфразвуковых, звуковых и ультразвуковых, получаемых магнитострикционными преобразователями. При этом микроэлементы проникают глубоко в поры семян и способствуют высоким их стартовым характеристикам, в частности повышается энергия роста, увеличивается всхожесть и активизируются процессы фотосинтеза. Такая обработка приводит к значительному повышению урожайности, в среднем на 9-18%, в зависимости от конкретно складывающихся климатических условий года.

На кафедре энергетики КГАУ и специалистами Адыгейского консервного комбината разработана новая магнитострикционная установка, питаемая от импульсного электрического генератора.

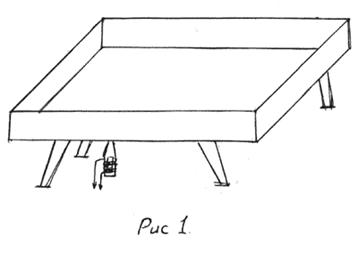

Общий вид установки представлен на рис.1.

Установка представляет собой металлическую ванну, выполненную из листовой стали толщиной 2-3 мм, к днищу которой прикреплен (посредством электросварки) магнитострикционный преобразователь. При этом колебания ультразвукового спектра частот равномерно распределяются в водном растворе микроэлементов.

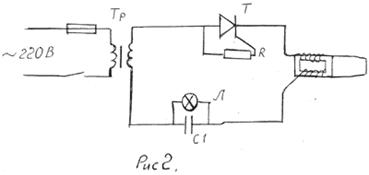

Принципиальная схема импульсного электрического генератора представлена на рис.2.

При включении тумблера напряжение поступает на первичную обмотку трансформатора ТР, вторичная обмотка которого включена на тиристор Т. При положительной полуволне тиристор открывается и импульс тока проходит по цепи:верхняя клемма вторичной обмотки - тиристор - обмотка магнитострикционного преобразователя - конденсатор С1 - нижняя клемма вторичной обмотки трансформатора. При отрицательной полуволне тиристор закрыт, и в этот момент конденсатор С1 разряжается через лампу Л. Фазу открытия тиристора устанавливают посредством сопротивленияr.

Приводим краткие расчетные данные магнитострикционного излучателя. Полная высота излучателяlопределяется как;

l=h + 2k;

гдеh -ширина накладки, м;

k -толщина пакета, м.

Для плоского пакетного многостержневого излучателя основная частота колебаний определяется следующей формулой:

;

Решая приведенные уравнения, получаем:

Практически, определение частоты колебаний и высоты плоских магнитострикционных пакетных излучателей производится по графикам, приведенным в специальной литературе.

Нами установлено, что частота преобразователя наиболее предпочтительна в 21,3 кГц.

Установка работает следующим образом. В ванну засыпают семена, заливают их водным раствором микроэлементов (при этом компоненты раствора подбираются индивидуально для каждой конкретной культуры) и включается генератор.

После обработки семена высушивают и высевают. Обработку необходимо проводить за 8-12 дней до посева.

Для культур с малой нормой высева, такие как бахчевые, овощные и др., после обработки не требуется дополнительная сушка. Для культур с большой нормой высева (пшеница, ячмень, рис и др.) необходимо использовать сушильное устройство.

Предлагаемая установка не требует сложного оборудования и может быть легко изготовлена силами инженерных служб предприятий АПК или фермерских хозяйств.

Подана заявка на выдачу патента.
