Номер 25-203-01 |
|||
Наименование проекта Способ низкотемпературного индукционного нагрева и установка для его реализации |
|||
Назначение Существенное повышение кпд нагревателя |
|||
Рекомендуемая область применения Предприятия агропромышленного комплекса |
|||

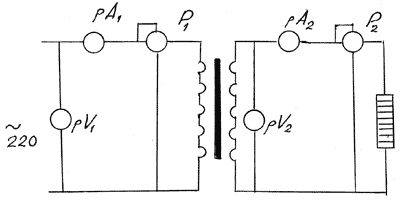

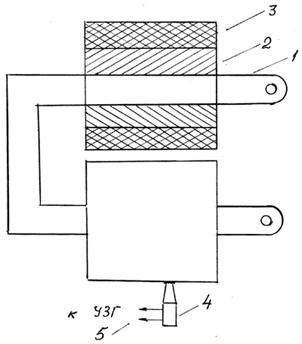

Описание Результат выполнения конструкторской разработки. На кафедре энергетики КГАУ совместно со специалистами Адыгейского консервного комбината (Краснодар-Яблоновка) разработана усовершенствованная конструкция, позволяющая существенно повысить кпд нагревателя. Принципиальная схема нагревателя представлена на рис.1, электрическая схема установки - на рис.2. Рис.1. Схема индукционного низкотемпературного нагревателя: 1 - токопроводящий стальной стержень;2 - изоляционная прокладка; 3 - стальная труба;4 - магнитострикционный преобразователь; 5 - ультразвуковой генератор. Рис.2. Электрическая схема установки Основными элементами низкотемпературного индукционного нагревателя (рис.1) являются токопроводящий стальной стержень 1 (диаметром 8-15 мм), изоляционная прокладка (например, асбест толщиной 3-7 мм), стальная труба 3 (диаметром 15-25 мм) и магнитострикционный преобразователь 4, подключенный к источнику импульсного тока 5. Принцип действия нагревателя заключается в следующем. При протекании переменного тока по стержню 1 возникает переменный магнитный поток, пронизывающий воздушное пространство (изоляция 2) и наводящий вихревые токи в трубе 3, которая нагревается ими до определенной температуры. Магнитострикционный преобразователь 4 служит для предупреждения солевых отложений на поверхности нагрева и улучшения теплообмена за счет нарушения пристенного ламинарного потока при работе нагревателя в водной среде. Переменный магнитный поток в нагреваемом металле индуцирует ЭДС (В): e = 4,44wffЧ10 -8; (1) гдеw-число витков индуктора; f -частота тока индуктора,Гц; f-магнитный поток индуктора,Вб. ЭДСсоздает вихревой токi,который нагревает материал. Мощность преобразуется в нагреваемом металле в теплоту: p=i2r; (2) гдеr- активное сопротивление металла, Ом. Сопоставляя формулы (1) и (2), видим, что мощность, выделяемая в материале, зависит от частоты тока и магнитного потока. Переменное магнитное поле создается в индукторе, присоединенном к источнику переменного тока. Степень проникновения тока, а, следовательно, и электромагнитной волны вглубь нагреваемой детали характеризуется глубиной проникновения: (3) гдеr- удельное сопротивление материала , Ом/м; mа- магнитная проницаемость; mо- магнитная постоянная; mя- относительная магнитная проницаемость металла; w- угловая частота.w= 2pf. Практически считают, что вся энергия выделяется в слое толщинойz. |
|||
Преимущества перед известными аналогами Высокая эффективность нагревателя |
|||
Стадия освоения Внедрено в производство |
|||
Результаты испытаний Способ обеспечивает получение стабильных результатов |
|||
Технико-экономический эффект Годовой экономический эффект - 37 тыс.руб. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 31.10.2001 |
