Результат выполнения конструкторской разработки.

Суть способа заключается в комплексном воздействии на воду двумя важнейшими физическими факторами, а именно озоновоздушной смесью с последующим применением электрогидравлического эффекта, более известного в литературе как эффект Л.А.Юткина.

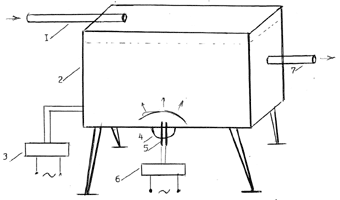

Способ осуществляется следующим образом (см.рисунок).

Подлежащая обработке вода по трубопроводу 1 поступает в накопительный бак (корпус) 2, где подвергается комплексному воздействию озоновоздушной смесью от озонатора 3 и электрогидравлическим эффектом, создаваемым в параболической камере 4, размещенной в днище бака. Вольфрамовые электроды 5 размещены в фокусе камеры 4 и подключены к источнику импульсного тока 6. Выход воды на теплообменное оборудование осуществляется через трубопровод 7.

1. Трубопровод подачи воды

2. Накопительный бак (корпус)

3. Озонатор

4. Параболическая камера

5.Электроды (материал - вольфрам 3-5 мм)

6. Источник импульсного тока

7. Трубопровод для подачи воды в теплообменное оборудование

Установлено, что при пропускании озоновоздушной смеси (включая окислы азота) через воду значительно уменьшается общая жесткость воды за счет тепла, выделяющегося при превращении озона в кислород, т.к. реакция превращения экзотермическая, тепловой эффект реакции 35,5 ккал/моль О ₃.

О ₃«О ₂ + О - 24 ккал

О + О ₃«2О ₂ + 95 ккал

_____________________

2О ₃«3О ₂ +71 ккал

При одновременном воздействии электрогидравлическим эффектом достигается дополнительное снижение скорости роста отложений, при этом оптимальные режимы определяются частотой следования импульсов разряда и энергией накопительного конденсатора источника импульсного тока. В рекомендуемом способе она составляет 2500 Дж.

Высокая эффективность достигается за счет практически безнакипного режима работы теплообменного оборудования, что позволяет существенно сократить эксплуатационные затраты, как за счет экономии электроэнергии, так и за счет уменьшения трудозатрат на капитальные и профилактические ремонты.
