Результат выполнения конструкторской разработки.

Бытовые электровыключатели (кнопочные или пластинчатые) имеют следующий недостаток: при их включении к осветительной электролампе накаливания электроток поступает мгновенно и с максимальными по величине силовыми параметрами: током и напряжением. При этом лампа, как правило, быстрее выходит из строя при частых включениях и выключениях электротока из-за перегрева электрической спирали.

Предложена новая конструкция электровыключателя, которая не имеет описанного выше недостатка.

По форме новый выключатель (см.рисунок) выглядит так же, как и известные настенные выключатели. Предлагаемый электровыключатель представляет собой корпус, в котором размещены один подвижный контакт, ряд неподвижных контактов и аккумулирующий реактивный блок (АРБ), соединенный с одним из неподвижных контактов. Так же как и известный бытовой электровыключатель новый электровыключатель при установке в электросеть присоединяется к нагрузке последовательно. Это позволяет, не изменяя электрические сети, произвести замену старых неэкономичных электровыключателей предлагаемыми, более совершенными.

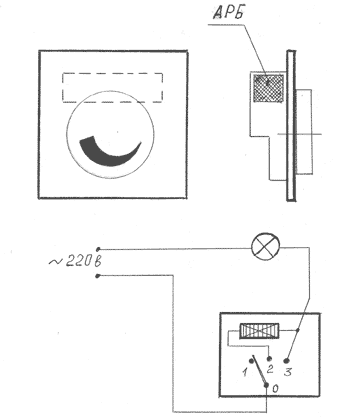

Экономичный электровыключатель:

общий вид и электрическая цепь с экономичным электровыключателем

Работает предлагаемый электровыключатель следующим образом. При повороте подвижного контакт из положения 1 «ВЫКЛЮЧЕНО» в положение 2 «ВКЛЮЧЕНО 1 РЕЖИМ» электрический ток из сети проходит через АРБ и долее последовательно через нагрузку, например, накальную электролампу, которая при этом загорается на 15-25% от своей мощности. После продолжения поворота подвижного контакта из положения 2 в положение 3 «ВКЛЮЧЕНО ПОЛНЫЙ РЕЖИМ» электрический ток поступает на нагрузку - накальную электролампу, минуя АРБ, и тогда электролампа уже горит в полный накал.

Таким образом, каждое включение электротока в нагрузку происходит обязательно с плавным переходом параметров электротока от минимального до максимального. Спираль электролампы при этом сохраняет свою работоспособность в 2-3 раза дольше, чем при наличии резких бросков тока при включении обычными известными включателями.

При включении электровыключателя, т.е. выключении нагрузки от электротока, подвижный контакт выключателя поворотом переводят из положения 3 в положение 1, и тогда электрический ток не поступает на нагрузку. При этом подвижный контакт проходит и контакт в положении 2 на электровыключателе, от чего подача тока в цепи резко понижается благодаря временному подключению АРБ в цепь.

Главная особенность нового электровыключателя в том, что примененный в нем аккумулирующий реактивный блок (АРБ), совершенно не потребляет энергии из-за его реактивности, он нейтрален по отношению к общей нагрузке в электрической цепи. При этом он же регулирует величину мощности, отнимаемую потребителем, включенным в электрическую цепь.

В бытовых условиях применение такого электровыключателя позволит более экономично использовать потребляемую электроэнергию из сети, а в подъездах многоквартирных домов позволит в несколько раз повысить долговечность работы электроламп, которые перегорают из-за перегрузки в поздние ночные часы. Энергосбережение при этом может достигнуть 15-25% от всей мощности, потребляемой в настоящее время.

Конструкция АРБ, естественно, составляет отдельные секреты (типа НОУ-ХАУ), которые по известным причинам в данном описании не уточнены, но при определенной необходимости могут быть обозначены.
