Результат выполнения конструкторской разработки.

Для реализации газоразрядного фотографирования (ГРФ) объектов различной природы, включая и человека, требуется создание импульсного электромагнитного поля высокой напряженности (Е = 10 ⁵ - 10 ⁶ В/см), что достигается с помощью высоковольтных генераторов, для которых в настоящее время предложено множество вариантов схемотехнических решений. Однако, большинство из них позволяют вести ГРФ лишь при многократно повторяющихся радиоимпульсах, а сам запуск приборов традиционно осуществляется кнопочным способом или дистанционно с электрической связью с ним, что имеет определенные неудобства, а в некоторых случаях, опасность при случайном соприкосновении оператора с пациентом в момент ГРФ последнего, а также дает интегрированную газоразрядную информацию, зафиксированную на фотоносителе.

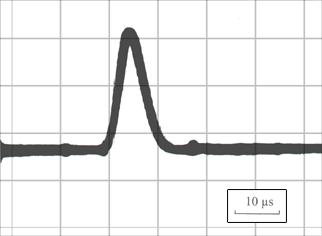

Предлагаемый генератор свободен от ряда таких недостатков. Его высоковольтная часть собрана на транзисторных модулях типа 2М80, последовательно соединенных через накопительные конденсаторы с первичной обмоткой секционированной высоковольтной катушки. При подаче на модули управляющего импульса они открываются и в контуре протекает импульсный ток величиной до 150 А, что позволяет получать на высоковольтной обмотке катушки радиоимпульсы микросекундной длительности. Их последующее выпрямление высоковольтными диодами типа КЦ106 обеспечивает формирование видеоимпульсов с очень крутыми передним и задним фронтами(10 ⁹ В/с), форма которого представлена на рисунке.

Запуск прибора осуществляется кнопочным способом или с помощью инфракрасных (ИК) датчиков, что позволяет полностью исключить электрический контакт оператора с прибором и пациентом. Дальность действия оптической связи при угле расположения ИК-источника и приемника в 90 ^о - не менее 4 м.

Защита пациента и обслуживающего персонала от электроудара и высокого напряжения обеспечивается электронной системой слежения за амплитудой тока разряда, снимаемого с высоковольтной стороны устройства.
