Номер 24-300-01 |
|
Наименование проекта Устройство управления золотниковыми гидрораспределителями |
|
Назначение Снижение трудоемкости при регулировании толщины полосы реверсивного стана холодной прокатки |
|
Рекомендуемая область применения При регулировании толщины полосы реверсивного стана холодной прокатки в системе автоматического регулирования. |
|

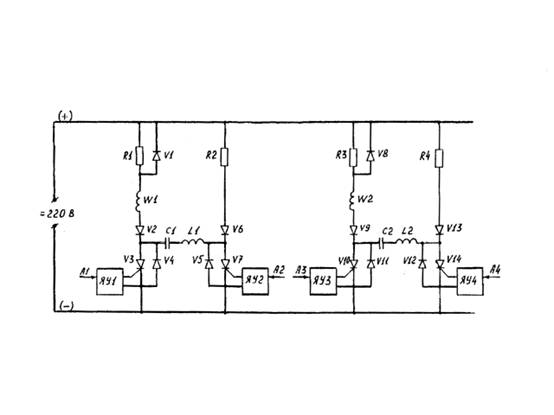

Описание Результат выполнения конструкторской разработки. Устройство управления золотниковыми гидрораспределителями (ЗГ) (см.рису-нок) представляет собой комплект из двух силовых тиристорных триггеров для управления каждой из обмоток ЗГ и состоит из следующих элементов: ячеек управления ЯУ1-ЯУ4, преобразующих логические сигналы А1-А4 включения и выключения обмоток ЗГ в импульсы управления соответствующими тиристорами; силовых триггеров на тиристорах v3, v7 и v10, v14; коммутационных цепей С1, l1 и С2, l2 для переключения триггеров; токоограничивающих сопротивлений r1, r2, определяющих величину рабочих токов в обмотках управления ЗГ; сопротивлений r2, r4, задающих рабочие токи тиристоров v7, v14 в режиме покоя; разделительных диодов v2, v6 и v9, v13; разрядных диодов v1, v8 обмоток управления; коммутационных диодов v4, v5 и v11, v12. В одном из плеч каждого триггера включены обмотки управления гидрораспределителя w1 и w2.
|
|
Преимущества перед известными аналогами Быстродействие ЗГ достигнуто за счет резистивного форсированного включения его обмоток. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 11.12.2001 |
