Результат выполнения конструкторской разработки.

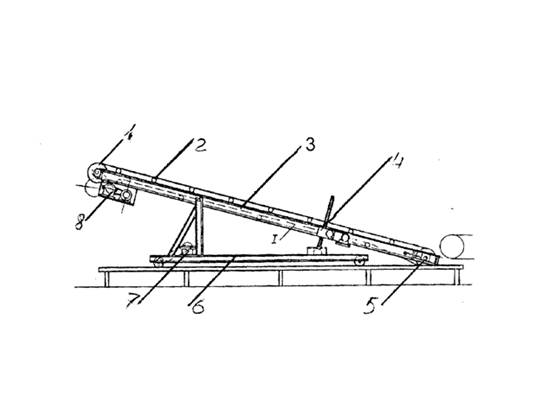

Узлы конвейера смонтированы на раме 3 (см.рисунок), установленной на верхней оси тележки 6. Тележка изготовлена из швеллера и опирается на четыре колеса. Конвейер содержит приводной 1 и натяжной 5 барабаны, приводы ленточного конвейера 8 и передвижения 7, привод механизма подъема 4 ленточного конвейера, роликоопоры 2.

Грузонесущим органом конвейера является резинотканевая конвейерная лента. Приводной барабан в виде полого цилиндра выполнен из трубы диаметром 325 мм. По торцам его вварены диски, сквозь которые проходит вал, имеющий шпоночное соединение. Ось натяжения барабана крепится в сухарях, которые, перемещаясь в направляющих, осуществляют натяжение ленты.

Приводы ленточного конвейера и передвижения осуществляются от электродвигателей с помощью клиноременной и цепной передач.

Привод механизма подъема ленточного конвейера осуществляется от электродвигателя с помощью клиноременной передачи и винтовой пары.

Система управления конвейером состоит из щита управления и трех кнопочных станций, размещенных на станине конвейера.

Передвижной
ленточный конвейер с изменяемым углом наклона
