Номер 24-283-01 |
|
Наименование проекта Сборочный пресс |
|
Назначение Снижение трудоемкости при запрессовке мелких деталей |
|
Рекомендуемая область применения При запрессовке мелких деталей типа футер-шестерня, грибок, ось-шестерня и т.д. |
|

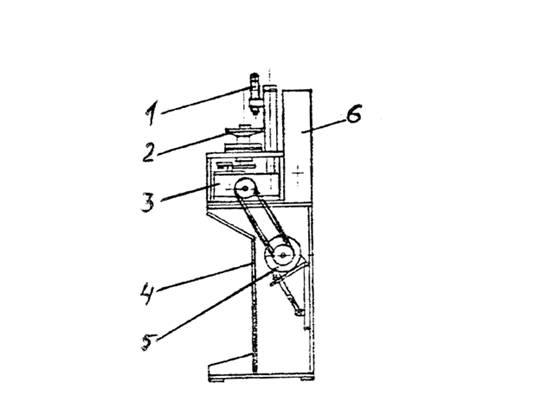

Описание Результат выполнения конструкторской разработки. Пресс состоит из станины 4 (см.рисунок), на которой расположен силовой узел 3, в который входят редуктор, мальтийский механизм и направляющая со штоком. На штоке закреплена силовая головка 1, поворотное приспособление 2 и электрошкаф 6. Внутри станины расположен электродвигатель 5. Детали устанавливают на ориентирующие базовые отверстия или штыри шестипозиционного приспособления и включают станок. От электродвигателя через клиноременную передачу, червячную пару движение передается на распределительный вал. Водило мальтийского механизма, расположенное на распределительном валу, поворачивает приспособление и устанавливает подготовленные к запрессовке детали под силовой головкой, закрепленной на подвижном штоке. При выходе водила из мальтийского механизма тяга с силовой головкой опускается и происходит запрессовка детали. Далее тяга с силовой головкой поднимается, а водило, вновь заходя в мальтийский механизм, поворачивает приспособление на 60 0 для запрессовки следующей детали. Во время поворота приспособления производят съем готовых деталей и загруз-ку новых на освободившиеся позиции.
|
|
Преимущества перед известными аналогами Надежность при эксплуатации. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 2,5 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 07.12.2001 |
