Результат выполнения технологической разработки.

Способ осуществляется следующим образом. Определяют зависимость сопротивления обмотки ротора от температуры (рис.1) по формуле

где p_х - сопротивление обмотки ротора при интересующей температуре q_х;

p_о - известное сопротивление обмотки ротора при определенной температуре q_о.

Затем по характеристике короткого замыкания генератора определяют ток возбуждения в обмотке ротора, соответствующий номинальному току i _f в обмотке статора. Строят зависимость напряжения возбуждения u_вых. обмотки ротора от температуры при найденном токе возбуждения (рис.2).

Для осуществления электрического торможения гидрогенератора 2 (рис.3) его отключают от сети, уменьшают ток возбуждения в обмотке ротора 3, отключают ее от главного возбудителя 5, размыкая главный контакт 4 контактора автомата гашения поля, замыкают обмотку статора накоротко при помощи короткозамыкателей 1, измеряют температуру обмотки ротора 3 тепловизором 6. Из зависимости (рис.2) определяют величину выходного напряжения вспомогательного возбудителя, соответствующего измеренной температуре. С помощью регулятора 7 устанавливают необходимое значение напряжения вспомогательного возбудителя, определяемое из выражения

u_ВВ= i _fЧr _t,

где: r _t - величина активного сопротивления, соответствующая измеренной температу-

ре, определенной из рис.1

Включают контакт 9 и подают напряжение на обмотку возбуждения. Синхронность машины тормозится за счет потерь в обмотке статора.

Рис.1. Зависимость сопротивления обмотки ротора от температуры

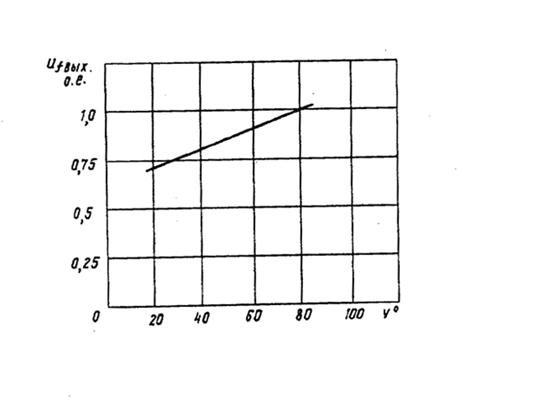

Рис.2. Зависимость напряжения возбуждения вспомогательного возбудителя

от температуры обмотки ротора

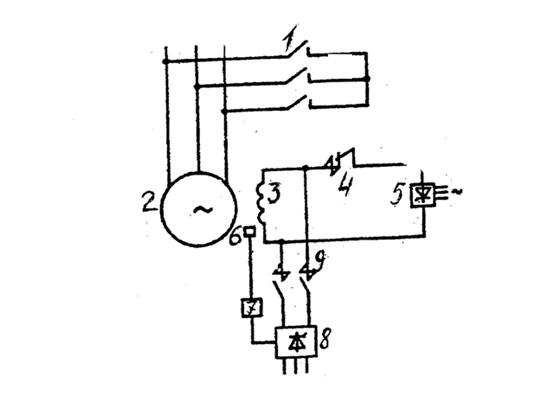

Рис.3. Синхронная машина
