Цифровой измерительный пробник

Назначение

Для измерения частоты импульсов

Рекомендуемая область применения

При измерении частоты импульсов счета, их количества, напряжения.

Описание

Результат выполнения конструкторской разработки.

Функциональная схема переносного устройства содержит кварцевый генератор КГ (см.рисунок), делитель частоты ДЧ, блок выбора интервала БВИ, блок выбора режима БВР, блоки ключей БК1, БК2, двоично-десятичный реверсивный счетчик СТ, регистр rg, дешифратор Дс, индикатор ИН, цифроаналогвый преобразователь ЦАП, схему сравнения СС, истоковые повторители ИП1, ИП2, ИП3.

Основу пробника составляют счетчик, регистр, дешифратор и индикатор. Подсоединяя к этому набору блоки посредством ключей, осуществляют необходимый режим работы.

В основе принципа измерения частоты лежит метод интервального счета. Генератор и делитель частоты задают необходимые для работы образцовые интервалы. Последовательность импульсов определенной частоты поступает через согласующий истоковый повторитель ИП1 на блок ключей БК2. Блок БК2 пропускает импульсы пачками, длительность которых равна длительности образцового интервала, предварительно выбранного через блок ключей БК1. Количество импульсов в пачках подсчитывается счетчиком. Результат счета через регистр поступает на блок индикации, представляющий собой трехразрядное индикаторное табло.

В режиме вольтметра используется следящий измеритель: счетчик, ЦАП, схема сравнения. Входное постоянное напряжение через истоковый повторитель и ступенчатое напряжение от ЦАП, выполненного на основе цепочки r-2 r, поступает на схему сравнения.

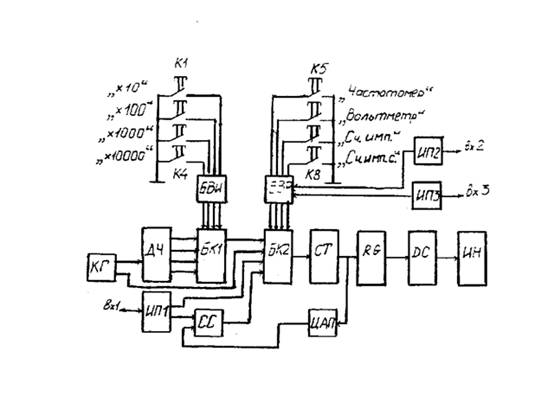

Функциональная схема устройства
