Результат выполнения технологической разработки.

Панель (см.рисунок) имеет внешние листовые обшивки 1 и 5 (см.рисунок), два слоя 2 и 4 - заполнитель, промежуточный лист 3 между слоями заполнителя.

Полосы "а" в обоих слоях заполнителя расположены с равномерным шагом в каждом слое, их плоскости перпендикулярны к плоскости обшивок. Эти полосы вместе с обшивками 1 и 5 и разделительными промежуточными листами между слоев заполнителя создают жесткие криволинейные брусья с коробчатым сечением, которые параллельны друг другу, и имеют расстояние друг от друга в каждом слое равное ширине поперечного сечения бруса из смежного слоя, расположенного между ними. Кроме основных полос "а", в зоне кромок панели имеются участки полос "с", " d", "е", образующие дополнительные брусья вдоль кромок панели. Для повышения жесткости панели полосы смежных слоев заполнителя примыкают друг к другу в узлах перегиба полос.

Продольные и поперечные кромки плоских участков полос заполнителя выполнены с жесткими стержневыми элементами " m" и " n", образованными профилированием этих кромок или креплением к ним стержней.

Монтажные стыки отправочных элементов для предлагаемой конструкции выполняются путем соединения на высокопрочных болтах внешних окантующих обшивку уголков.

Усилия сжатой обшивки передаются смятием обушков окантовочных уголков, которые соединены высокопрочными болтами с обшивкой и жесткими стержнями в плоскости обшивки.

Сборка конструкции осуществляется послойно.

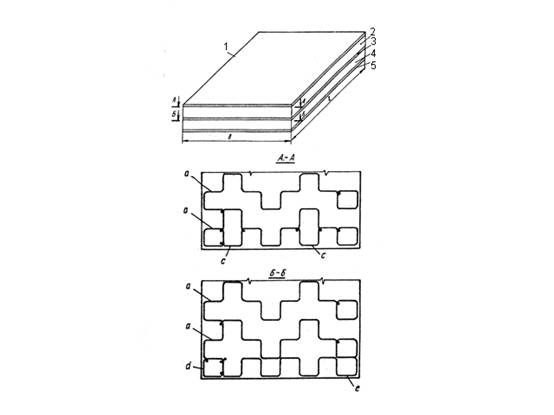

Общая конструктивная схема двухслойной строительной панели
