Результат выполнения технологической разработки.

Способ включает резку стенки заготовки по ломаной линии, ограниченной двумя прямыми, параллельными полкам заготовки, с получением двух элементов с трапецеидальными выступами и стыковку последних.

Заготовка 1 (рис. 1) режется по трапецеидальной линии реза, вписанной в две параллельные поясам заготовки прямые, причем линия реза проходит по большим основаниям трапеции. Полученные части 1 и 2 соединяются между собой.

Такая форма выступов позволяет получить конструкцию балки из двух продольных половин прокатного профиля с отверстиями в стенке трапециевидной формы, расположенных в шахматном порядке. Для уменьшения концентрации напряжений в зоне стенки балки, прилегающей к входящим углам трапециевидных отверстий, боковые стороны трапеций при разрезке исходного проката округляют острые вершины углов.

Конструкция сквозного двутавра (рис. 2) с шахматной перфорацией стенки с отверстиями в форме трапеции имеет увеличенную высоту сечения по отношению к исходному двутавру в 1,5 - 1,8 раза. Увеличение момента инерции в 2,5 - 3,0 раза. Соединение разрезанных половин обеспечивается сваркой выступов стенки встык или с помощью накладок.

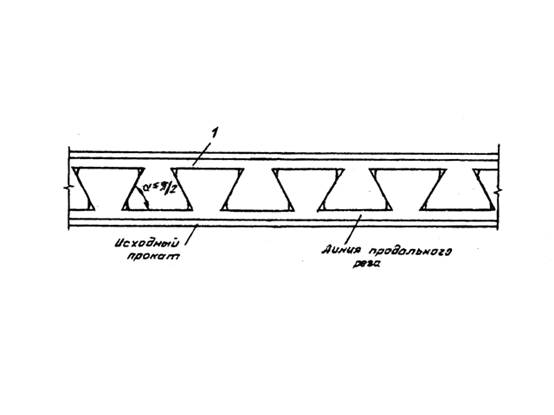

Рис. 1. Заготовка с намеченной линией реза

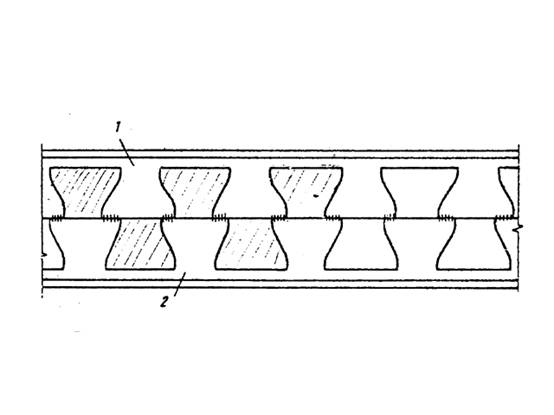

Рис. 2. Полученная балка
