Результат выполнения технологической разработки.

Грунтовый анкер состоит из анкерного элемента 1 (см.рисунок) и оттяжки 2.

Анкерный элемент размещен в грунте и выполнен из отдельных железобетонных брусков, последовательно соединенных между собой посредством гибкой связи.

Анкерный элемент имеет в плане очертание петли, а в предельном сечении - очертание пологой кривой, вогнутость которой обращена к поверхности грунта.

Усилие, действующее на оттяжку, передается на грунт через боковые поверхности брусков, свободно надетых на гибкую связь. При этом очертание анкерной петли и глубина ее наложения определяются из условий несущей способности и жесткости анкера. Несущая способность определяется из условия равновесия сил выдергивания и сил удержания анкера, складывающихся из соответствующих составляющих сил вертикального давления грунта на ось анкерного элемента и сил трения.

Жесткость анкера определяют из условия уравновешивания внешней силы силой тяжести массива грунта, удерживающей цепь от кинематических перемещений.

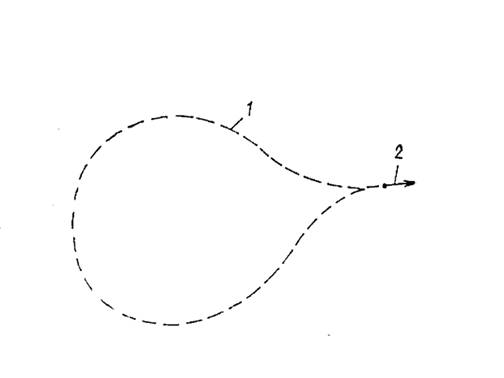

Грунтовый анкер в плане
