Результат выполнения технологической разработки.

Состоит из корпуса, эластичного элемента, рамки со следящим роликом, электрода-инструмента и приводного вала с кулачком, выполненным в виде двух оцилиндрических элементов А и А ₂, установленных с различными эксцентриситетами.

При вращении элемента А, выполненного за одно целое с приводным валом, вращается элемент А ₂. Благодаря постоянному контакту элементов А и А ₂ со следящим роликом, обеспечивающему наличие между рамкой и корпусом эластичного элемента, следящий ролик копирует поверхность приводного кулачка и сообщает возвратно-поступательное движение рамке и через нее - электроду-инструменту.

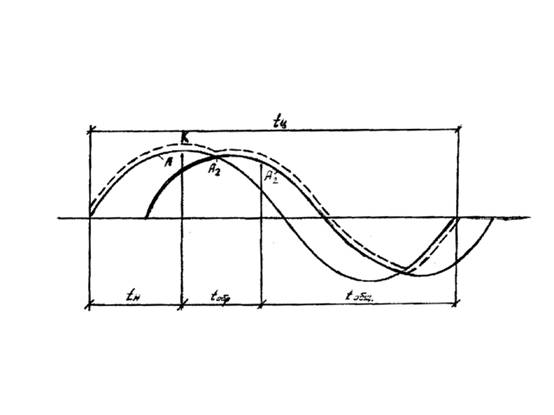

Циклограмма рабочего цикла (см.рисунок) представлена двумя синусоидами А и А2 соответственно элементам А и А ₂.

Принцип двухэксцентрикового механизма заключается в том, чтобы вершину синусоиды растянуть по времени, обеспечив прохождение технологического тока на малом зазоре между электродом и заготовкой в 2 раза. Из-за разной величины эксцентриситетов синусоида А идет выше синусоиды А ₂. В начальный период движения происходит подвод электрода-инструмента к обрабатываемой детали в течение времени t_н, работает элемент А. В точке К электрод-инструмент приходит в контакт с деталью, загорается дуга и в течение времени t_обр. пропускается технологический ток. В начальный период пропуска технологического тока работает элемент А, затем включается элемент А ₂ и движение осуществляется по синусоиде А ₂ (пунктир).

После пропуска технологического тока электрод-инструмент отводят от обрабатываемой детали, происходит прокачка (удаление продуктов анодного растворения) и подготовка к следующему циклу в течение времени t_общ. После этого цикл повторяется.

Меняя положение элемента А ₂ по отношению к элементу А, а также эксцентриситеты, можно регулировать как плавность хода в зависимости от частоты рабочих циклов и времени пропуска технологического тока, так и производительность рабочего процесса.

Циклограмма рабочего цикла
