Инновации бизнесу. Способ восстановления деталей из алюминиевых сплавов наплавкой намораживанием

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

24-230-01

Наименование проекта

Способ восстановления деталей из алюминиевых сплавов наплавкой намораживанием

Назначение

Восстановление алюминиевых деталей, имеющих коррозионное разрушение, обгорание, изнашивание, обломы.

Рекомендуемая область применения

При восстановлении алюминиевых деталей.

Описание

Результат выполнения технологической разработки.

Восстановление производится наплавкой литейными методами с использованием в качестве расплава металла выбракованных деталей.

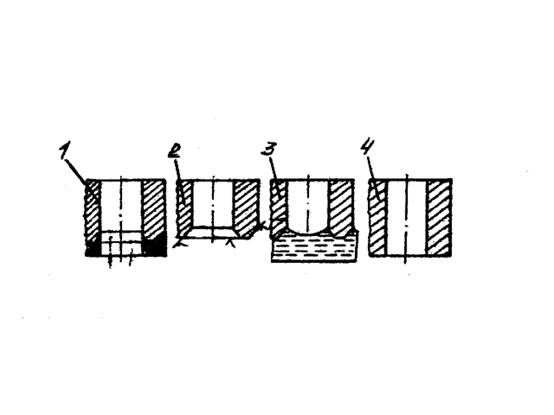

Наплавка участка корпусной детали 1 (см.рисунок) осуществляется по следующей технологии. Для устранения дефектов производится механическая обработка детали 2 до выведения следов коррозии. Место обработки обезжиривается. Осуществляется предварительный подогрев детали до температуры 968 ±8 ^оК. На подготовленную поверхность наносится слой флюса АН-А301. Готовая к наплавке деталь 3 погружается в расплав сплава АЛ-4 с температурой 953 ±10 ^оК. После охлаждения места наплава производится механическая обработка детали 4 до номинальных размеров.

Технологический процесс восстановления дополнительно включает следующие операции:

- приготовление расплава вторичного сплава АЛ-4 путем дробления выбракованных головок цилиндров на прессе и удаления деталей из черных металлов, плавку шихты под покровно-защитным флюсом, рафинирование, выстаивание, модифицирование и выстаивание расплава, заливку расплава в кокиль с фильтрацией и выравниванием зеркала гребком;

- установку фиксаторов клапанных гнезд в головку цилиндров;

- промывку зоны образования соединения после механической обработки в 5%-м растворе каустической соды и горячей водой.

При исходных температурах процесса по всему сечению детали устанавливается температура, близкая к температуре солидуса сплава. Деталь полностью сохраняет свою геометрическую форму. Прочность соединения - не менее 110 МПа.

Расход флюса составляет 50 мг/см ² восстанавливаемой поверхности. В процессе наплавки происходит выгорание смолистых отложений и облегчается удаление нагара из камер сгорания. Наплавленный слой имеет крупнозернистую структуру модифицированного силумина. Направление роста кристаллов нормально к поверхности теплоотвода.

Схема операций восстановления детали
