24-212-01

Наименование проекта

Устройство для литья заготовок втулок

Назначение

Снижение трудоемкости при изготовлении подшипников скольжения, втулок из цветных металлов (медь, бронза, латунь) и сплавов методом центробежного литья.

Рекомендуемая область применения

При изготовлении подшипников, втулок из цветных металлов и сплавов методом центробежного литья.

Описание

Результат выполнения технологической разработки.

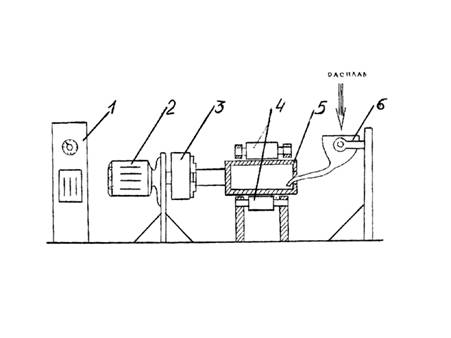

Устройство состоит из реостата 1 (см.рисунок), электродвигателя 2, токарного патрона 3, разборной литейной формы 5, зажимных роликов 4, лейки 6.

Фланцевый электродвигатель с закрепленным на валу токарным патроном смонтирован на стойке. Частоту вращения вала электродвигателя регулируют реостатом.

Литейная форма, соединенная с токарным патроном с помощью хвостовика, установлена между роликами.

Расплавленный в тигле металл заливают через лейку во вращающуюся форму. Для исключения остывания расплавленного металла при заливке лейку нагревают предварительно газовой горелкой. После охлаждения форму разбирают и полученную заготовку втулки обрабатывают до необходимых размеров.

Устройство для литья заготовок втулок

Преимущества перед известными аналогами

Конструктивная простота, увеличение количества типоразмеров втулок.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 2 раза, экономия материалов в 1,3 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

03.10.2001
