Результат выполнения конструкторской работы.

Устройство предназначено для ремонта рукавов высокого давления и обжимки муфты на стальных канатах. Ремонт рукавов высокого давления производится путем удаления дефектной части рукава и напрессовки новой муфты с использованием старого штуцера и накидной гайки.

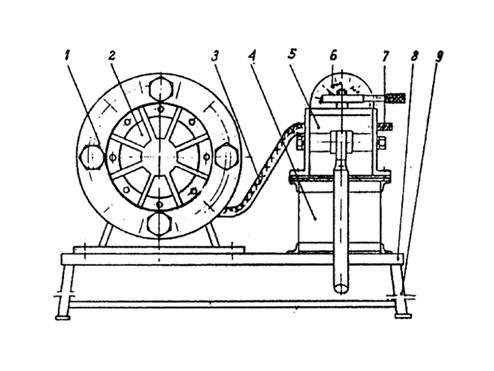

Устройство состоит из плиты 8 (см.рисунок), на которой смонтированы основные узлы устройства, обжимной головки 1 с комплектом сменных кулачков 2, ручного насоса 5 с бачком 4, каркаса 9, гидрораспределителя 7, манометра 6 и соединительного рукава 3.

В качестве рабочей жидкости желательно использовать масло И20Л, ГОСТ 20799-88.

Принцип работы устройства заключается в следующем. Выясняют условный проходной диаметр рукава, по таблице подбирают соответствующий сменный комплект кулачков и устанавливают в обжимную головку, подготавливают рукав высокого давления для обжатия новой муфты. Изготовляют новую муфту. Подготовленный конец рукава с установленными соединительными элементами вставляют в обжимную головку, закрывают сливной вентиль ручного насоса. Создается необходимое давление в обжимной головке. Давление контролируется манометром. Режим опрессовки приводится в паспорте устройства.

Устройство комплектуется сменными кулачками для ремонта рукавов высокого давления с условными проходами 12, 16, 20, 25 мм. Гидрораспределитель, поставленный на устройстве, позволяет провести проверку качества обжатия муфты на рукаве и его надежность для эксплуатации при давлении до 30 МПа.

Схема устройства для восстановления рукавов высокого давления
