Результат выполнения конструкторской и технологической работы.

В состав установки входит следующее основное оборудование: сушилка, отделение охлаждения, комбинированное топочное устройство с водогрейным котлом, транспортирующие устройства, трубопроводы с регулирующей аппаратурой, склады топлива.

Сушилка состоит из двух камер 2 (см.рисунок) периодического действия, оборудованных системой калориферов 4, центробежными вентиляторами 5 для циркуляции сушильного агента, следящей и регулирующей аппаратурой, позволяющей поддерживать заданные режимы сушки пиломатериала. Сушильные штабеля 3 располагаются на подштабельных рельсовых тележках. Теплоносителем в данной установке является горячая вода с температурой до 95 ^оС, что соответствует нормальным и мягким режимам низкотемпературной сушки, циркуляция которой осуществляется циркуляционным насосом 7 по магистралям 6. Для снятия напряжений в высушенном пиломатериале предусмотрено отделение охлаждения 1. Для доведения и поддержания температуры теплоносителя соответствующей технологическому режиму используется комбинированное топочное устройство 9 с водогрейным котлом. Топочное устройство оборудовано системой поддува воздуха (вентилятор 12) под горизонтальную и наклонную колосниковые решетки. Отвод дымовых газов осуществляется за счет естественной тяги через систему дымоходов и дымовую трубу 13. В качестве топлива используются дрова или древесные отходы (опилки, стружка, щепа). Подача дров к топочному устройству осуществляется рельсовой вагонеткой 8, древесные отходы со склада 11 подаются скребковым транспортером 10.

Установка для сушки пиломатериалов может быть привязана к существующей котельной, с выделением одного из котлов только на сушку, или скомпонована единым блоком.

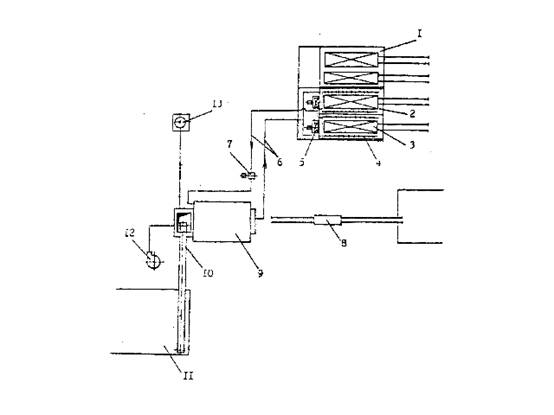

Технологическая схема установка УСПВ-2К-1
