Реверсивный гайковерт

Назначение

Повышение производительности труда при закручивании и откручивании винтов, гаек М3, М4, М5 при сборочных работах.

Рекомендуемая область применения

В сборочном производстве при закручивании и откручивании винтов, гаек.

Описание

Результат выполнения конструкторской разработки.

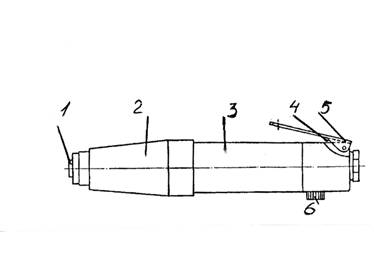

Гайковерт состоит из оправки 1 (см.рисунок), предназначенной для установки ключа или отвертки, регулируемой кулачковой муфты, находящейся под кожухом 2, планетарного двухступенчатого редуктора (первая ступень m = 0,6, вторая ступень m = 0,8, общее передаточное отношение i = 12,735), пневмодвигателя, находящегося в корпусе 3, клапана 4, распределителя 6 с двумя каналами, рычага 5.

При открытии клапана нажатием рычага на шток клапана воздух поступает в распределитель. В зависимости от положения ручки распределителя ("левое" или "правое") воздух по одному из каналов попадает в пневмодвигатель, заставляя его вращаться либо в одну, либо в другую сторону - на откручивание или закручивание гайки. Пневмодвигатель передает крутящий момент через планетарный редуктор, регулируемую муфту на подпружиненную оправку, что обеспечивает плавность хода. При снятии кожуха возможна регулировка муфты для крутящего момента от 0,5 Н Чм до 1,5 Н Чм.
