Результат выполнения конструкторской работы.

Дробилка состоит из корпуса 1 (см.рисунок), рамы 6, дробилъной камеры 2, в которой установлены ротор 3 с шарнирно эакрепленнымина нем молотками 8, риф-леные деки 5 и деки, состоящие из колосников 4 квадратного сечения, загрузочного бункера 9, выгрузного шнека 7 и фильтра 10 для сброса избыточного давления. Колос-ники при помощи регулировочногоустройства можно поворачивать, тем самым,изме-няя зазор как между колосниками, таки между молотками ротора и колосниками, что позволяет бесступенчато изменять степень измельчения.

Загрузка дробилки регулируется заслонкой, расположенной между загрузочным бункером и дробильной камерой.

Управление дробилкой осуществляется от отдельно расположенного выносного шкафа.

Дробилка работаетследующим образом. Зерно из загрузочного бункера посту-пает в дробильную камеру, где попадает под удары молотков ротора и при взаимо-действии с молотками, деками и колосниками измельчается.

Готовый продукт просеивается через зазоры между колосниками ивыводится из дробилки выгрузным шнеком. Недоизмельченный продукт вовлекается во враща-тельное движение воздушно-продуктового слоя, где он вновь подвергается ударным воздействияммолотков, дек и колосников.

Дробилка может использоваться как в технологическихлиниях, так и для из-мельчения зерна, затаренного в мешки.

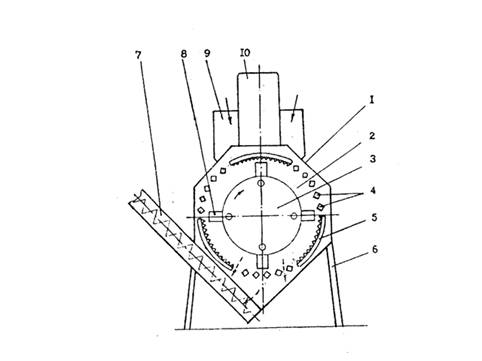

Схема дробилки фуражного зерна ДЗ-1
