Результат выполнения конструкторской работы.

Основу измельчителя составляет дробильная камера 1 (см.рисунок) с молотковым ротором и сменным решетом. К дробильной камере примыкают съемный зерновой бункер 2 с дозирующей заслонкой и травяной бункер 3, внутри которого установлен вал 4 с лопастями. На травяном бункере смонтирована крышка 5 с воздушным фильтром. Травяной бункер может быть повернут совместно с дробильной камерой в плоскости вращения ротора. Для исключения самопроизвольного поворота травяного бункера на раме 6 смонтирован фиксатор. Съемный зерновой бункер фланцем крепится к дробильной камере, такой же фланец выполнен на съемном дефлекторе 7. Привод молоткового ротора осуществляется от электродвигателя через ременную передачу, привод вала - ручной, осуществляется посредством рукоятки.

При измельчении сочных кормов и корнеплодов (поз. а) снимают решето и зерновой бункер. На место бункера устанавливают дефлектор и совместно с дробильной камерой поворачивают так, чтобы травяной бункер был над дробильной камерой и закрепляют в этом положении фиксатором. Подлежащий измельчению материал из травяного бункера лопастями вала подается к дробильной камере. Молотковый ротор захватывает, измельчает и выгружает материал через дефлектор.

При приготовлении кормосмесей компоненты, подлежащие смешиванию, загружают в травяной бункер и предварительно перемешивают лопастями вала вращением рукоятки. Окончательное измельчение с перемещением происходит в дробильной камере, готовая кормосмесь выводится через дефлектор.

При измельчении зерновых материал (поз. б) травяной бункер поворачивают таким образом, чтобы он был расположен под дробильной камерой, закрепляют фиксатором, монтируют сменное решето. Съемный дефлектор снимают и на его место устанавливают зерновой бункер.

При вращении молоткового ротора при открытой заслонке зерно из зернового бункера самотеком поступает в дробильную камеру. После измельчения через решето мелкие частицы поступают в травяной бункер, а более крупные частицы, находясь в дробильной камере, постоянно измельчаются. Дробилка работает по закрытому циклу. Крышка герметизирует травяной бункер, который выполняет роль накопителя измельченного материала. Излишки воздуха из травяного бункера выходят через фильтр крышки.

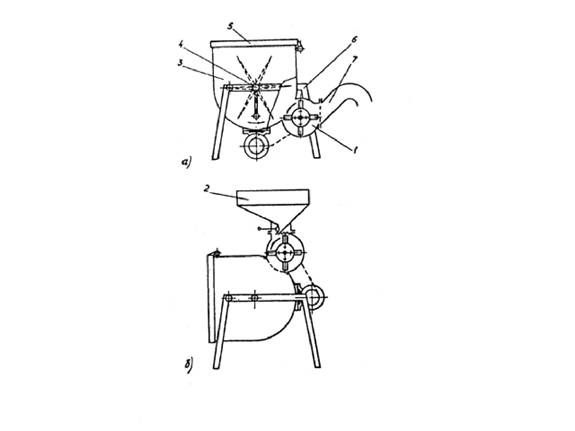

Общий вид универсального измельчителя кормов:

а - переработка сочных кормов, корнеплодов, приготовление кормосмесей;

б - измельчение зерновых материалов
