Номер 24-292-01 |
|
Наименование проекта Полуавтомат для клеймения |
|
Назначение Снижение трудоемкости при глубоком клеймении |
|
Рекомендуемая область применения При глубоком клеймении номеров по окружности тонкостенных деталей типа цилиндра. |
|

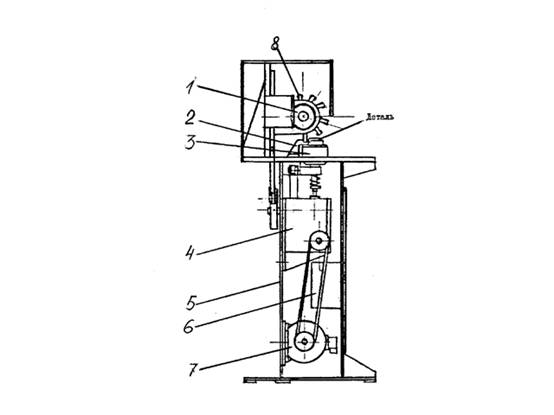

Описание Результат выполнения конструкторской разработки. Полуавтомат состоит из станины 5 (см.рисунок), на которой расположены подвижный нумератор 1 с клеймами 8, упор 2 и механизм обкатки 3 с деталью. Внутри станины расположены редуктор 4 с распределительным валом, электродвигатель 7, электрошкаф 6. От электродвигателя через клиноременную передачу, электромагнитную муфту и червячную пару движение передается на распределительный вал. От кулачка с помощью рычага освобождается пружина сжатия, которая, воздействуя на клиновой шток через клиновой ползун, прижимает деталь к базовой поверхности гнезда оправки, одновременно с этим нумератор опускается до упора. После останова нумератора производится обкатка детали относительно линейно-расположенных клейм. После выхода детали из сопротивления с последним клеймом происходит подъем нумератора с автоматической сменой клейм, а оправка с деталью возвращается в исходное положение. Подпружиненный клиновой ползун отходит от детали, освобождая ее для съема. Затем срабатывает конечный выключатель, отключается электромагнитная муфта и включается тормоз. Полуавтомат для клеймения
|
|
Преимущества перед известными аналогами Надежность при эксплуатации. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 10.12.2001 |
