Результат выполнения научно-исследовательской работы.

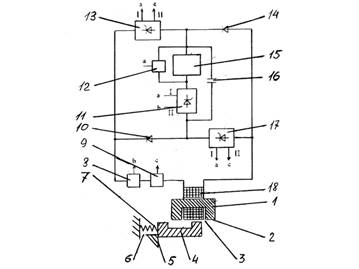

Преобразователь энергии содержит магнитопровод статора 1 (см.рисунок) с полюсами 2, ротор 4, выполненный с возможностью перемещения вдоль полюсов и отделенный от магнитопровода статора воздушным зазором 3, обмотку 18, расположенную на магнитопроводе статора, источник питания 15, диод 14, управляемый ключ 11, датчики начального и промежуточного положения ротора.

Источник питания одним выходом соединен с выводом диода 14. Управляемый ключ 11 одним выводом соединен со вторым выходом источника питания, а вторым выводом - со вторым выводом диода. Второй вывод диода соединен с одним из выводов обмотки. Первый вывод диода дополнительно соединен со вторым выводом обмотки. Выход датчика начального положения ротора соединен с первым входом управления управляемого ключа, второй вход управления которого соединен с выходом датчика промежуточного положения ротора.

Дополнительно введен накопитель 16 электрической энергии, одним из выводов соединенный с первым выходом источника питания, а вторым выводом - со вторым выводом управляемого ключа. При этом второй вывод управляемого ключа соединен со вторым выводом диода через дополнительный управляемый ключ. Первый вывод диода соединен со вторым выводом обмотки через второй дополнительный управляемый ключ. Второй вывод обмотки дополнительно соединен со вторым выводом управляемого ключа через дополнительный диод 10, а выход датчика начального положения ротора соединен дополнительно с первыми входами управления дополнительных ключей 13 и 17, вторые входы управления которых соединены с выходом датчика конечного положения ротора.

При использовании источника питания переменного напряжения функцию датчика начального положения ротора выполняет датчик 12 фазы напряжения, подключенный к источнику питания, и устройство 6 приведения ротора в исходное положение, состоящее из пружины 7 и упора 5. В качестве устройства приведения ротора в исходное состояние использован аналогичный преобразователь энергии.

Датчиком промежуточного положения ротора служит датчик 8 скорости изменения электрического тока, включенный в цепь обмотки 18. Такой датчик состоит из маломощного трансформатора, первичная обмотка которого включена в цепь обмотки, а вторичная нагружена на большое активное сопротивление, к которому подключено пороговое устройство.

Для источника питания переменного напряжения функции датчика промежуточного положения ротора выполняет второй датчик фазы напряжения, подключенный к источнику питания. Величина фазы напряжения, при которой происходит срабатывание такого датчика, устанавливается соответственно максимальному значению электрического тока в обмотке.

Датчиком конечного положения ротора может служить датчик 9 минимального электрического тока, включенный в цепь обмотки. Такой датчик построен аналогично датчику скорости изменения электрического тока, но с порогом срабатывания близким к нулю и отличается знаком порога срабатывания порогового устройства.
