Результат выполнения конструкторской разработки.

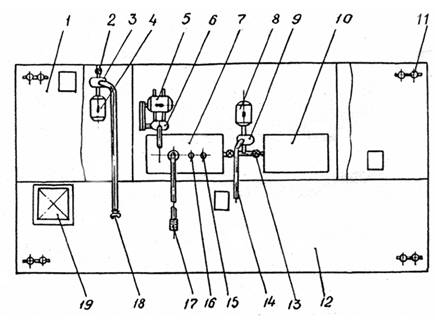

Станция сбора предназначена для сбора подсланевых вод и промасляной ветоши и включает в себя два понтона 1, 12 (см.рисунок) с двумя водонепроницаемыми переборками. Доступ в отсеки осуществляется через люки.

На станции имеется надстройка-помещение для оператора. По углам плавучего основания установлены кнехты 11.

Для откачки с судов подсланевых вод станция имеет две емкости: основную вакуумную цистерну 7 вместимостью 2,5 т и резервную 10 вместимостью 1,5 т, а также вакуумный насос 6 с приводом от электродвигателя 5, которые расположены в среднем отсеке понтона 1. Цистерны соединены между собой трубопроводом с вентилями 13.

Выкачка подсланевых вод из цистерн в береговые емкости производится центробежным насосом 9 и электродвигателем 8 по трубопроводу 14, установленным в среднем отсеке.

Заборный шланг снабжен сетчатым наконечником 17.

Внутри цистерн также установлены сетки для предотвращения попадания посторонних частиц в центробежный насос.

На вакуумной цистерне 7 установлены предохранительный клапан 16 и датчик 15 ограничения наибольшего уровня жидкости, отключающий вакуумный насос при предельном уровне.

Станция сбора подсланевых вод оборудована системой пожаротушения. Для этой цели в кормовом отсеке понтона 1 установлен центробежный насос 3 и электродвигатель 4. Насос установлен ниже ватерлинии. На всасывающем трубопроводе установлен вентиль 2. Нагнетательный патрубок насоса соединен с выведенной на палубу трубой, имеющей на конце соединительную головку 18 для соединения с пожарным шлангом.

На палубе установлен бак 19 для ветоши с поддоном для стока жидкости.
