Результат выполнения конструкторской разработки.

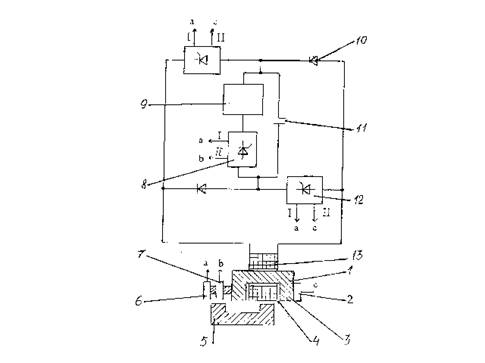

Преобразователь энергии содержит магнитопровод статора 1 (см.рисунок) с полюсами 3, ротор 5, выполненный с возможностью перемещения вдоль полюсов и отделенный от магнитопровода статора воздушным зазором 4, обмотку 13, расположенную на магнитопроводе статора, источник питания 9, диод 10, управляемый ключ 8, датчик 6 начального положения ротора и датчик 7 промежуточного положения ротора.

Источник питания одним выходом соединен с выводом диода. Управляемый ключ 8 одним выводом соединен со вторым выходом источника питания, а вторым выводом - со вторым выводом диода. Второй вывод диода соединен с одним из выводов обмотки. Первый вывод диода дополнительно соединен со вторым выводом обмотки. Выход датчика начального положения ротора соединен с первым входом управления ключа. Второй вход управления ключа соединен с выходом датчика промежуточного положения ротора.

Дополнительно введен накопитель электрической энергии 11, одним из выводов соединенный с первым выходом источника питания, а вторым выводом - со вторым выводом управляемого ключа, при этом второй вывод управляемого ключа соединен со вторым выводом диода через дополнительный управляемый ключ 12. Первый вывод диода соединен со вторым выводом обмотки через второй дополнительный ключ. Второй вывод обмотки дополнительно соединен со вторым выводом ключа через дополнительный диод, а выход датчика 6 начального положения ротора соединен дополнительно с первыми входами управления дополнительных ключей, вторые входы управления которых соединены с выходом датчика 2 конечного положения ротора.

Преобразователь энергии с накопителем электрической энергии работает следующим образом.

В начальном положении ротора на первый вход управления ключей подается сигнал от датчика 6 начального положения ротора. Ключи открываются, и обмотка подключается к источнику питания и электрическому конденсатору, заряженному в предыдущем цикле работы преобразователя энергии, при этом диоды закрыты обратным напряжением источника питания и электрического конденсатора. Это приводит к возникновению в обмотке электрического тока, а в воздушном зазоре магнитного поля, которое создает электромагнитную силу, перемещающую ротор из начального положения. В промежуточном положении ротора по сигналу от датчика 7 промежуточного положения ротора управляемый ключ закроется, и источник питания отключится от диода и электрического конденсатора. Когда конденсатор разрядится через открытые ключи, диоды откроются, и обмотка замкнется накоротко через ключи и диоды. Ротор перемещается под действием электромагнитной силы при почти постоянном потокосцеплении, совершая полезную работу. В положении ротора с минимальным магнитным сопротивлением в воздушном зазоре по сигналу датчика конечного положения ротора ключи закроются. Электрический ток, вызванный оставшейся магнитной энергией в воздушном зазоре и магнитопроводе через диоды, зарядит конденсатор, энергия которого используется при последующем цикле работы преобразователя энергии.

Преобразователь энергии с накопителем электрической энергии
