Результат выполнения технологической разработки.

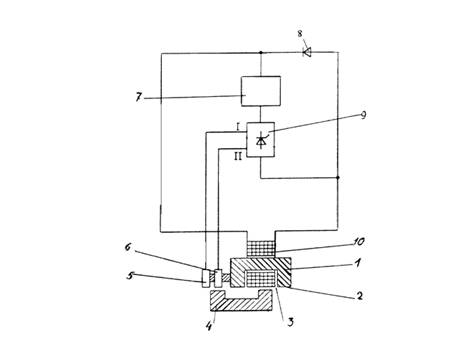

Преобразователь энергии содержит магнитопровод статора 1 (см.рисунок) с полюсами 2, ротор 4, выполненный с возможностью перемещения вдоль полюсов и отделенный от магнитопровода статора воздушным зазором 3, обмотку 10, расположенную на магнитопроводе статора, источник питания 7, диод 8, управляемый ключ 9, датчик начального положения ротора 5 и датчик промежуточного положения ротора 6.

Источник питания одним выходом соединен с выводом диода. Управляемый ключ одним выводом соединен со вторым выходом источника питания, а вторым выводом соединен со вторым выводом диода. Второй вывод диода соединен с одним из выводов обмотки. Первый вывод диода дополнительно соединен со вторым выводом обмотки. Выход датчика начального положения ротора соединен с первым входом управления ключа 9, второй вход управления которого соединен с выходом датчика промежуточного положения ротора.

Преобразователь энергии работает следующим образом.

При исходном положении ротора, соответствующего максимальному магнитному сопротивлению в воздушном зазоре, на первый вход управления ключа подается сигнал от датчика начального положения ротора. В результате этого управляемый ключ открывается и обмотка подключается к источнику питания, при этом диод закрыт обратным напряжением источника питания. В обмотке возникает электрический ток, а в воздушном зазоре - магнитное поле, в результате чего на ротор будет действовать электромагнитная сила, которая перемещает ротор из исходного положения. В промежуточном положении ротора по сигналу датчика ключ закрывается и источник питания отключается от диода. В результате этого диод открывается и обмотка через него замыкается накоротко. Затем ротор перемещается под действием электромагнитной силы, почти при постоянном потокосцеплении и совершает полезную механическую работу. При положении ротора, соответствующему минимальному магнитному сопротивлению в воздушном зазоре, цикл работы преобразователя энергии завершается.

Преобразователь энергии
