Номер 24-160-01 |
|
Наименование проекта Установка для вырубки радиусной выемки |
|
Назначение Выполнение радиусных выемок на клиньях из текстолита, устанавливаемых в электрических машинах в качестве пазовой изоляции. |
|
Рекомендуемая область применения При изготовлении пазовой изоляции устанавливаемых в электрических машинах. |
|

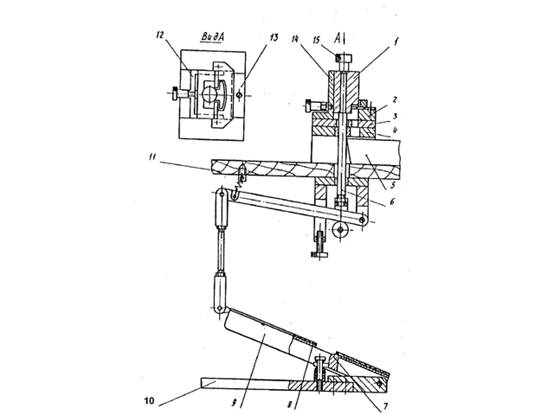

Описание Результат выполнения конструкторской разработки. Установка состоит из вырубного штампа системы тяг и педали. Штамп состоит из пуансона 1 (см.рисунок), установленного в направляющих стойки 14, жестко закрепленной на плите 3. К плите также крепится матрица 2 с таким расчетом, чтобы зазор между режущими кромками пуансона и матрицы был в пределах 0,01 мм. На матрице расположена ограничительная планка 13, а в стойке - подвижная скоба 12. Штамп установлен на П-образном кронштейне 4, который крепится к столу 11. Перемещение пуансона в штампе осуществляется через систему тяг ножной педалью. Тяги расположены под столешницей. Педаль состоит из основания 10, подножки 9 в виде П-образной скобы, связанной с тягами и подпятника 7, который для удобства работы регулируется в угловом положении. Поверхность подножки, на которой располагается нога, и подпятника оклеивают резиной 8. Нажатием на педаль через систему тяг движение передается на шток 6, который перемещает пуансон. Производится вырубка. Отходы падают в тару 5. Установка клиньев различной ширины и необходимой глубины радиусной выемки обеспечивается соответствующим положением подвижной скобы и планки. На приспособлении осуществляется смена штампов. Для этого свинчивают гайку 15 со штока и устанавливают новый штамп. Установка
|
|
Преимущества перед известными аналогами Снижение трудоемкости |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости в 2,5 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 27.07.2001 |
