Номер 20-395-01 |
|
Наименование проекта Счетчик-расходомер вихреакустический СВА |
|
Назначение Технологический и коммерческий учет расхода объема воды и водных растворов, не агрессивных по отношению к материалам проточной части, в заполненных трубопроводах и системах водо- и теплоснабжения |
|
Рекомендуемая область применения Предприятия энергетики, металлургии, пищевой, целлюлозно-бусмажной, химической, нефтехимической, нефтеперерабатывающей отраслей промышленности |
|

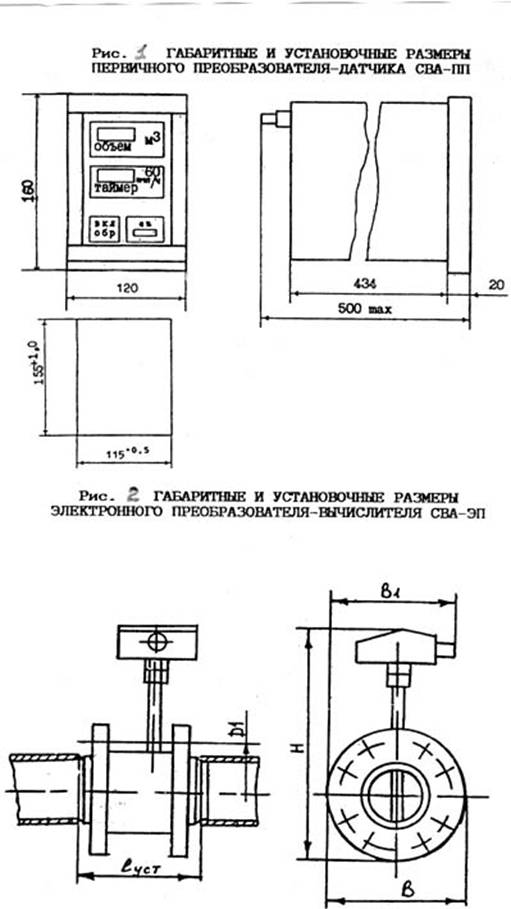

Описание Результат выполнения конструкторской разработки. Принцип работы счетчика СВА основан на ультразвуковом детектировании вихрей, образующихся в потоке жидкости при обтекании ею тела обтекания (призмы специальной формы), расположенного поперек потока. Счетчик СВА состоит из первичного преобразователя (датчика СВА-ПП) и электронного преобразователя (вычислителя СВА-ЭП), соединенных друг с другом кабелем связи (кабель в комплект поставки не входит) СВА-ПП (см. рис.1) состоит из проточной части, монтируемой непосредственно на трубопроводе (проходя через тело обтекания, жидкость образует вихри, частота которых пропорциональна расходу) и блока первичного преобразования информации. СВА-ПП закрепляется между двумя фланцами, приваренными к трубопроводу. СВА-ЭП (см. рис. 2) выполнен в стальном корпусе, предназначенном для щитового монтажа, его установка в щитах осуществляется обоймами. Укрепленными на корпусе; состоит из блока питания и электронных схем, обеспечивающих индикацию расхода жидкости и преобразование этого значения в выходные унифицированные сигналы. Выходные цеп счетчика гальванически развязаны от корпуса СВА-ЭП, цепей СВА-ПП и питания. Счетчик предназначен для работы во взрывоопасном помещении.
|
|
Преимущества перед известными аналогами Высокая надежность, беспроливная бездемонтажная метрологическая поверка, отсутствие подвижных элементов. встроенный таймер рабочего времени, сохранение информации при отключении питания |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение расхода воды на 20%, потребления тепловой энергии на 20...30% |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 17.10.2001 |
