Результат выполнения конструкторской разработки.

Принцип действия устройства основан на циклическом контроле температуры 12-ти или 16-ти объектов, преобразование сигналов от датчиков температуры в унифицированный электрический сигнал, сигнализации о выходе температуры объектов за пределы заданных значений, сигнализации обрыва и короткого замыкания датчиков.

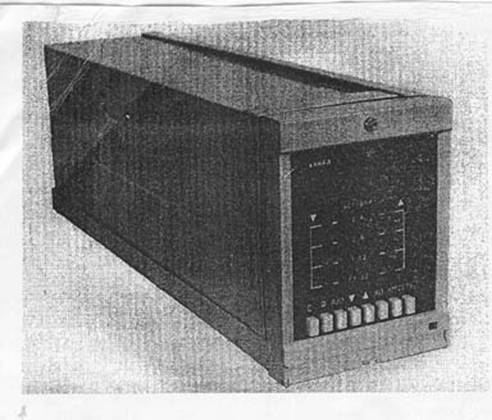

Конструктивно устройство выполнено в прямоугольном стальном корпусе, предназначенном для щитового монтажа.

Установка устройств в щитах осуществляется обоймами, укрепленными на корпусе.

В устройстве полностью отсутствует кинематика. Вся электрическая схема устройства размещена блочно на печатных платах, связь между которыми осуществляется при помощи генмонтажной платы. Выходные разъемы соединяются с генмонтажной платой при помощи переходной печатной платы со жгутом.

Уставки сигнализации задаются: в УМС1 и УМС2 - с помощью внешнего магазина сопротивлений; в УМС3 и УМС4 - с помощью расположенных на передней панели переменных резисторов при нажатии соответствующих кнопок, величина уставок контролируется на табло устройства.

Устройство выполнено в четырех модификациях - УМС1, УМС2, УМС3 и УМС4, которые имеют следующие режимы работы: «непрерывно» (УМС1, УМС2, УМС3, УМС4) - коммутация осуществляется непрерывно, независимо от состояния сигнализации); «блокировка» (УМС1, УМС2) - коммутация прекращается при срабатывании аварийной сигнализации.

Возможно прекращение коммутации термопреобразователей на любом канале оператором, ручной опрос датчиков и сокращенный цикл опроса.

Термопреобразователи сопротивления подключаются к приборам УМС по четырехпроводной схеме. Сопротивление каждого провода линии связи не должно превышать 15 Ом.
