Результат выполнения конструкторско-технологической разработки.

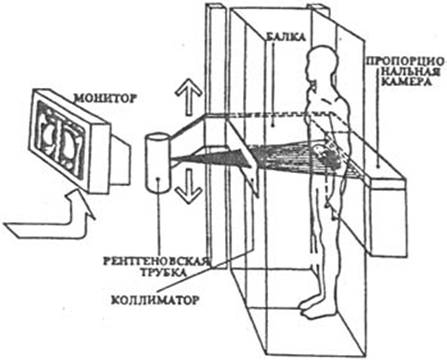

Установка (см. рисунок) включает в себя стандартный рентгеновский излучатель с питающим его высоковольтным источником, штатив с механической системой сканирования, детектор рентгеновского излучения (многопроволочная пропорциональная камера) и систему регистрации и управления.

Принцип действия цифровой рентгенографической установки МЦРУ «Сибирь» сканирующего типа заключается в следующем.

Распределение излучения в горизонтальном направлении измеряется с помощью многопроволочной пропорциональной камеры, а в вертикальном - путем механического сканирования. Для этой цели рентгеновская трубка. Щелевой коллиматор и пропорциональная камера во время съемки одновременно и равномерно перемещаются в вертикальном направлении (для установки с вертикальным положением пациента). Коллиматор со щелью 0,5…1 мм формирует тонкий веерообразный пучок рентгеновского излучения. Который после прохождения через тело пациента попадает во входное окно пропорциональной камеры. В этом случае камеру с размещенной на ней электроникой регистрации можно рассматривать как 640 независимых счетчиков рентгеновских квантов.

Информация, накопленная в счетчиках за время экспозиции строки, переписывается в память компьютера, и затем начинается регистрация следующей по вертикали строки. По окончании съемки кадра в памяти накапливается цифровое изображение - матрица 640х640 чисел, описывающая распределение излучения после прохождения через тело пациента. Первое нормированное изображение выводится на дисплей через 20 с после сканирования. Управление установкой осуществляется с помощьюibmРС 486.

Программное обеспечение установки включает в себя основную управляющую программу и программу для проведения автоматического контроля работоспособности блоков и установки в целом.
