Результат выполнения конструкторской разработки.

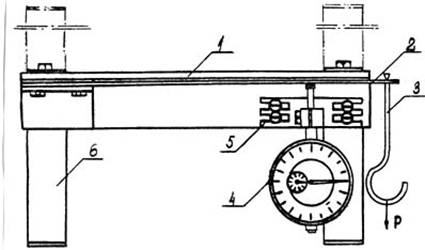

Основные детали (см. рисунок) 1 - корпус; 2 - упругая пластина; 4 - индикатор стрелочный (ИС-10). Корпус изготовлен из стального уголка сечением 40х40 мм длиной 250 мм. К корпусу с помощью винтов крепятся кронштейн индикатора 5, упругая пластина и две опоры 6.

Упругая пластина размером 270х35х2 мм изготовлена из стали 65 Г. Для этой цели взято ножовочное полотно необходимых размеров. В отверстие пластины устанавливается крючок 3 для крепления взвешиваемой детали (образца)

Под усилием груза изгибается упругая пластина. Перемещение пластины фиксирует стрелочный индикатор. Место крепления кронштейна индикатора выбрано так, что образец массой в 2 кг прогибает пластину на 10 мм (полный ход индикатора). Таким образом, каждое деление индикатора соответствует изменению веса на 2 г.

Тарировка весов осуществляется с помощью контрольных грузов. Кронштейн индикатора имеет пазы для регулировки, позволяющие при тарировке учесть влияние жесткости внутренней пружины индикатора н точность показаний. После окончательной тарировки винты, с помощью которых крепится кронштейн индикатора, полностью затягивают.

Последующая сборка весов после перевозки заключается в установке индикатора в кронштейн, незначительном поджатии его для устранения зазора между пластиной и головкой индикатора. Установкой шкалы на нулевое положение заканчивается подготовка весов к работе.

Опоры весов выполнены таким образом, что весы можно ставить на любую плоскость или подвешивать. В данных исследованиях их будут подвешивать на раму почвообрабатывающих машин. Точность установки в горизонтальной плоскости не требуется, что в свою очередь упрощает подготовку к работе.

Если для взвешивания образца потребуется определенная тара, то вес ее можно не учитывать при отсчете. Достаточно при установленной на весы таре поставить в нулевое положение стрелку индикатора. В этом случае будем учитывать только вес образца.

Для увеличения пределов взвешивания достаточно заменить упругую пластину на более жесткую и провести тарировку.
