Результат выполнения конструкторской разработки.

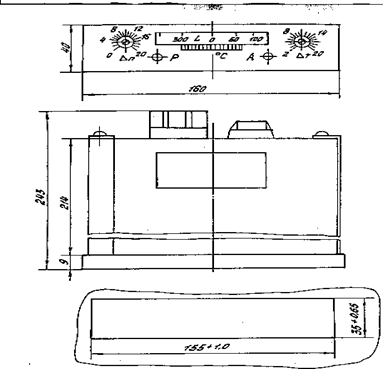

Регулятор температуры (см. рисунок) конструктивно выполнен в прямоугольном стальном корпусе, предназначенном для щитового монтажа (обоймами, укрепленными на корпусе регулятора)

Регулятор температуры осуществляет двухпозиционное контактное или импульсное регулирование по пропорционально - дифференциальному (ПД) или по пропорционально-интегрально - дифференциальному (ПИД) законам регулирования и сигнализацию при аварийном превышении температуры контролируемого объекта.

Тип закона регулирования устанавливается потребителем с помощью перемычки на выходном разъеме: ПД закона - 26 и 46, позиционного закона - 16 и 26, ПИД закона - перемычка не устанавливается.

На переднюю панель блока выведены: задатчик установки температуры; оси переменных резисторов (регулировка зоны пропорциональности и уставка аварийного превышения температуры); светодиодные индикаторы срабатывания устройства регулирования и сигнализации превышения температуры.

Подключение термопреобразователей сопротивления производится по 4=х проводной схеме, поэтому не требуется подгонки линии связи. Сопротивление каждого провода линии связи не должно превышать 5 Ом.

Суммарное сопротивление линии связи и внутреннего сопротивления термоэлектрического преобразователя не должно превышать 50 Ом..

Регуляторы температуры РТ имеют различные модификации в зависимости от: входного сигнала: от термопар, от термопреобразователей сопротивления; значения соотношения «постоянная времени интегрирования/постоянная времени дифференцирования»
