Результат выполнения конструкторской разработки.

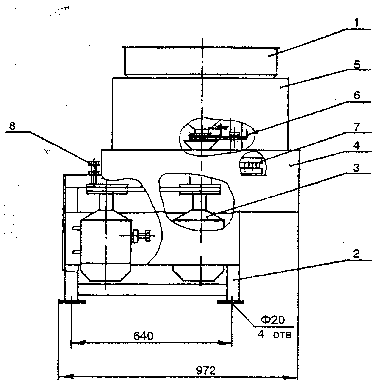

Мельница состоит из бункера 1, стола 2, привода 3, кожуха с крышкой 4, глушителя 5, заслонки 6, рабочих дисков 7, фиксатора 8.

Зерно, предназначенное для помола. Предварительно очищается от абразивных и металлических включений на зерноочистителе и засыпается в бункер. На бункере установлены две заслонки, одна из которых служит для плавного регулирования подачи зерна к дискам, а другая - для перекрытия подачи при кратковременных остановках в работе мельницы.

Рабочие органы мельницы представляют собой диски с запрессованными в них пальцами. Пальцы изготовлены из качественной углеродистой стали и закалены. При вращении дисков пальцы с большой скоростью разбивают зерно на муку.

Верхний рабочий диск через переходной вал непосредственно вращается от двигателя. Нижний диск вращается через ременную передачу от второго двигателя. Диски закрыты кожухом с крышкой. К крышке крепятся глушители, через которые стравливается и гасится воздушный поток.

При помоле на муку диски вращаются в противоположные стороны, чем достигается необходимая частота вращения.

При помоле на дробленку включается только один двигатель, вращающий верхний рабочий диск. От проскальзывания шкив второго двигателя стопорится фиксатором 8.
