Номер

20-231-01

Наименование проекта

Консольное подъемно-поворотное вытяжное устройство ЕА

Назначение

Увеличение радиуса действия других типов вытяжных устройств NO-2, NO-3, NO-4 или N-5000/3

Рекомендуемая область применения

Удаление сварочного аэрозоля, дыма из самых труднодоступных зон при выполнении сварочных и ремонтных работ на стационарных и нефиксированных рабочих местах, а также при работе с крупногабаритными изделиями.

Описание

Результат выполнения конструкторской разработки.

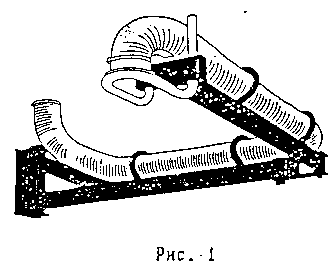

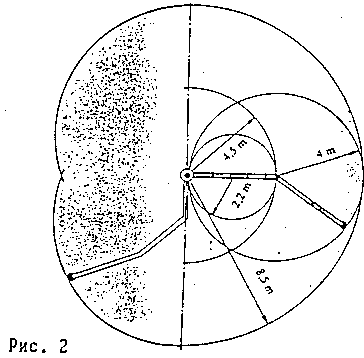

Консольное подъемно-поворотное вытяжное устройство ЕА представляет двухбалочную поворотную консоль с шарнирным креплением к стене и приложенным по консоли гибким негорючим воздуховодом диаметромd=200 мм (рис. 1). К гибкому воздуховоду присоединяются вытяжные устройстваno-2, no-3, no-4илиn-5000/3. При таком соединении радиус действия вытяжного устройства возрастает до 8,5 метров (см. рис. 2).

Шарнирное соединение воздуховода консоли с вытяжным устройством типаnoпозволяет поворачивать его на 360 град. вокруг оси.

Вытяжное устройство ЕА может присоединяться к вентиляционной сети или иметь индивидуальный вентилятор. В последнем случае необходима установка специального трубчатого кронштейна для вентилятора.

Для удобства эксплуатации конструкцией предусмотрена подвеска к консоли вспомогательного (сварочного и др.) оборудования весом до 50 кг.
