Инновации бизнесу. Круги эльборовые формы 9А3

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

15-177-01

Наименование проекта

Круги эльборовые формы 9А3

Назначение

Заточка и доводка твердосплавного инструмента

Рекомендуемая область применения

Изготовление шлифовальных кругов

Описание

Результат технологической разработки.

Предлагаемые круги представляют собой шлифовальный инструмент на основе порошка кубического нитрида бора марок ЛКВ и ЛКВ50 и микропорошка марки ЛМ на органической связке марки В2-01.

Круги предназначены для заточки и доводки твердосплавного инструмента - резцов, цельных и сборных зенкеров и разверток, сверл, метчиков и протяжек, обработки деталей машин, полупроводниковых материалов - германия и кремния, мерительного инструмента -калибров, скоб, концевых плоскопараллельных мер длины, микрометров и наконечников к измерительным приборам с применением охлаждающей жидкости.

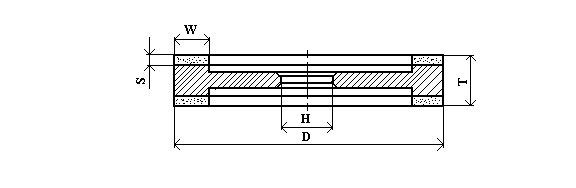

Основные параметры,dxwxsxhxt, мм	Масса алмаза, карат, при концентрации 100
125х10х2х32х20	64
150х10х3х32х16	116
150х20х3х32х16	216

Рекомендуемые режимы обработки изделий

Вид обработки	Скорость круга, м /сек	Поперечная подача, мм /ход	Продольная подача, м /мин	Глубина шлифования мм /дв.ход
Заточка металлореж. инструмента	20 ё30	0,03 ё0,05	0,5 ё1,5	-
Плоское шлифование	30 ё40	0,3 ё1,0	1,0 ё5,0	0,005 ё0,02
Доводка	20 ё40	0,005 ё0,02	0,3 ё1,0	0,005 ё0,01
