Номер

15-174-01

Наименование проекта

Алмазные шлифовальные круги формы 11V9

Назначение

Заточка и доводка фрез

Рекомендуемая область применения

Изготовление шлифовальных кругов

Описание

Результат технологической разработки.

Предлагаемые круги представляют собой шлифовальный инструмент на основе алмазного порошка марки АС6 и микропорошков марок АСН и АСМ на органических связках марок В2-01, В1-10 и В1-31.

Круги предназначены для заточки и доводки фрез со вставными ножами из твердого сплава и быстрорежущей стали по передним и задним поверхностям.

Шлифовальный порошок марки АС6 состоит из синтетических алмазов, зерна которых представлены отдельными кристаллами с развитой поверхностью, агрегатами и сростками. Микропорошки марок АСН и АСМ состоят из синтетических алмазов с повышенной и нормальной абразивной способностью.

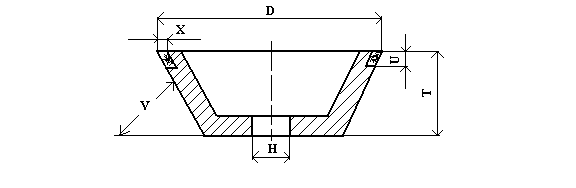

Размеры, мм, dxuxxxtxh, приv=70°	Масса алмаза, карат, при концентрации
Размеры, мм, dxuxxxtxh, приv=70°	50	100
95,4х9,5х1,6х38х31,75	9,3	18,5
95,4х9,5х3,2х38х31,75	18,3	36,5
100х10х2х35х20	13,3	26,7
100х10х3х35х32	20,0	40,0
127х11х1,6х44х31,75	12,0	24,0
127х11х3,2х44х31,75	24,0	48,0

Рекомендуемые режимы обработки изделий

Материал	Вид обработки	Скорость круга, м/сек	Продольная подача, м/мин	Поперечная подача, мм/ход	Глубина шлифования, мм
Твердый сплав	Заточка	20ё35*	1,0ё2,0	0,05ё0,07	-
Инструмен. сталь	Доводка	25ё40	0,5ё1,0	0,005ё0,03	-
Инструмен. сталь	Профильн. шлифование	20ё30	1,0ё2,0	0,01ё0,03	0,03ё0,7**
