Номер

15-167-01

Наименование проекта

Алмазные круги конической формы на органической связке

Назначение

Шлифование фасонных поверхностей деталей

Рекомендуемая область применения

Изготовление шлифовальных кругов

Описание

Результат технологической разработки.

Предлагаемые алмазные круги с двухсторонним коническим профилем представляют собой шлифовальный инструмент на основе алмазных шлифовальных порошков марок АС4 и АС6 и микропорошков марок АСН и АСМ на органических связках марок В1-04, В3-16 и В1-10.

Круги предназначены для шлифования и доводки фасонных поверхностей твердосплавных деталей и деталей из быстрорежущей стали на профилешлифовальных станках, а также для шлифования резьб на резьбошлифовальных станках.

Шлифовальный порошок марки АС4 состоит из синтетических алмазов повышенной хрупкости, зерна которых представлены агрегатами и сростками. Шлифовальный порошок марки АС6 состоит из синтетических алмазов, зерна которых представлены отдельными кристаллами с развитой поверхностью, агрегатами и сростками. Микропорошки марок АСН и АСМ состоят из синтетических алмазов с повышенной и нормальной абразивной способностью.

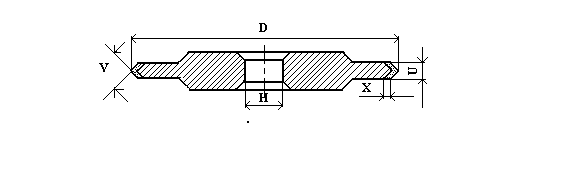

Размеры dxuxxxh,мм,v, град.	Масса алмаза, карат, при концентрации		Размерыdxuxxxh, мм,v, град.	Масса алмаза, карат, при концентрации
Размеры dxuxxxh,мм,v, град.	50	100	Размерыdxuxxxh, мм,v, град.	50	100
125х3х3х32 90	7,5	15,0	250х6х5х76 45	49,0	99,0
125х3х4х32 60	9,8	19,6	350х6х4х127 60	57,0	113,0
125х3х5х32 45	12,1	24,1	350х6х4х127 45	70,0	140,0
125х3х6х32 35	14,2	28,2	400х6х4х127 60	65,0	130,0
250х6х4х76 60	40,0	80,0

Рекомендуемые режимы обработки изделий

Вид обработки	Скорость круга, м/сек	Продольная подача, м/мин	Поперечная подача, мм/ход	Глубина шлифования, мм
Доводка	25ё40	0,5ё1,0	0,005ё0,03	-
Профильное шлифование	20ё30	1,0ё2,0	0,01ё0,03	0,03ё0,7*
