Номер

15-162-01

Наименование проекта

Чашечные шлифовальные круги из эльбора

Назначение

Заточка и доводка режущего инструмента

Рекомендуемая область применения

Изготовление шлифовальных кругов

Описание

Результат технологической разработки.

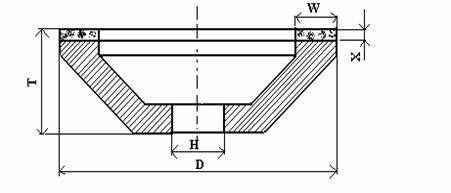

Предлагаемые круги конической формы с углом 45°представляют собой шлифовальный инструмент на основе порошков кубического нитрида бора марок ЛКВ, ЛКВ50 и ЛМ на органической связке марокВ1-04, В3-16, В1-10, В2-01 и В1-01.

Круги предназначены для заточки и доводки инструмента из твердых сплавов и быстрорежущих сталей по передним и задним поверхностям, получистового и чистового шлифования торцов деталей типа тел вращения.

Размеры, мм,dxwxxxtxh		Размеры, мм,dxwxxxtxh
75х3х3х26,5х20		150х10х3х40(26)х32
75х6х3х26,5х20		150х10х5х42(28)х32
100х6х3х32х20		150х20х3х40х32
100х10х3х32х20		150х20х5х42х32
125х3х3х40(26)х32(20)		200х10х3х50х51
125х6х3х40(26)х32(20)		200х10х5х52х51
125х10х3х40(26)х32(20)		200х20х3х50х51
150х6х3х26х32		200х20х6х52х51

Рекомендуемые режимы обработки изделий из инструментальных и быстрорежущих сталей

Вид обработки	Скорость круга, м /сек	Поперечная подача, мм /ход	Продольная подача, м /мин	Глубина шлифования, мм /дв. ход
Заточка	20 ё30	0,03 ё0,05	0,5 ё1,5	-
Доводка	20 ё40	0,005 ё0,02	0,3 ё1,0	0,005 ё0,01

Преимущества перед известными аналогами

Особый состав компонентов режущего слоя

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Увеличен срок службы инструмента на 15%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

23.10.2001
